Advance

Der Advance Riemen ist ein ummantelter Schmalkeilriemen mit besonderem Zugstrang und einer speziellen Gummimischung, um eine hohe Leistung zu gewährleisten. Er ist besonders Längenstabil und dadurch Wartungsärmer als vergleichbare Standard Schmalkeilriemen.

KK-Select download

Farbsymbol	B Breite mm	T Teilung mm	h_s Riemendicke mm	h_t Zahnhöhe mm
Y-Gelb	16	8	5,33	3,05
W-Weiß	32	8	5,33	3,05
P-Pink	64	8	5,33	3,05
B-Blau	35	14	8,64	5,33
G-Grün	52,5	14	8,64	5,33
O-Orange	70	14	8,64	5,33
R-Rot	105	14	8,64	5,33

Teilung	min. Zähnezahl	min. Scheiben- Wirkdurchmesser
8 mm	18	45,84 mm
14 mm	28	124,78 mm

Zähne im Eingriff	6 oder mehr	5	4	3	2
C₁	1,0	0,80	0,60	0,40	0,20

Schritt 1: Gesamtbetriebsfaktor c₀ Schritt 2: Berechnungsleistung P_b (kW) Schritt 3: Zahnriementeilung Schritt 4: Zahnscheiben-Mindestdurchmesser Schritt 5: Zahnriemenlänge L_W und Achsabstand e Schritt 6: Zahneingriffsfaktor C₁ Schritt 7: Dimensionierung Schritt 8: Zahnriemenvorspannung F_V Ausblenden

Technische Daten
Riemengrössen
Standard-Riemenscheiben
Sonderriemenscheiben
Einbau und Montage

Dank Zugstrang aus verstärktem Polyester, faserverstärkter Mischung und doppelter Gewebeummantelung eignet sich der V-Advance ideal für industrielle Hochleistungsanwendungen. Der V-Advance bietet einen erhöhten Gesamtwirkungsgrad sowie ein weit über 40 Prozent gesteigertes Leistungspotenzial gegenüber Standardkeilriemen. Die bessere Längenstabilität sorgt außerdem für einen geringeren Wartungsaufwand - das hilft, Betriebskosten zu senken und die Produktivität zu steigern.

Ein weiterer Vorteil: Antriebe, bei denen Riemensätze zum Einsatz kommen, können deutlich schmaler ausgelegt werden - das hilft, Systemkosten einzusparen. Der V-Advance ist nach ISO 1813 elektrisch leitfähig, temperaturbeständig von -30°C bis +80°C, bedingt ölbeständig und in den Profilen SPZ, SPA, SPB und SPC verfügbar.

Riementyp	Riemengewicht [kg/m] pro Riemen
SPZ/3V/9N	0,073
SPA	0,1
SPB/5V/15N	0,178
SPC	0,38

Riemenlängen ab 3000mm stehen als flankenoffener Advance zur Verfügung, fragen Sie diese bitte direkt bei uns an.

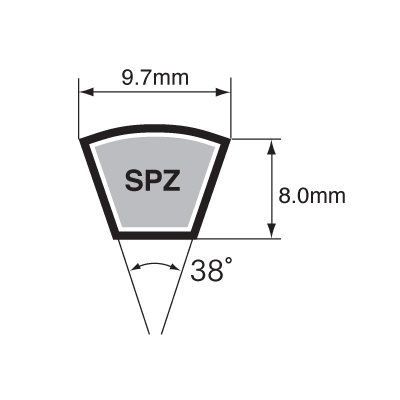

V-Advance SPZ
Richtlänge (mm)	Richtlänge (mm)	Richtlänge (mm)
1202	1537	1987
1212	1562	2000
1237	1587	2037
1250	1600	2120
1262	1612	2137
1287	1637	2187
1312	1662	2240
1320	1687	2287
1337	1700	2360
1362	1737	2500
1387	1762	2650
1400	1787	2800
1412	1800	3000
1437	1837	3150
1462	1862	3350
1487	1887	3550
1500	1900
1512	1937

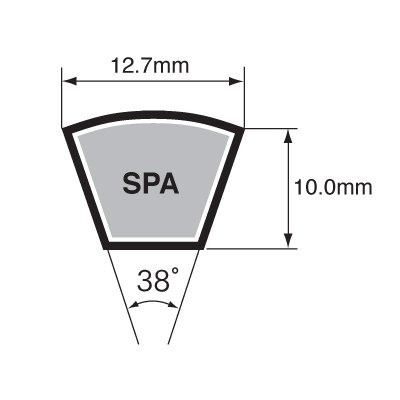

V-Advance SPA
Richtlänge (mm)	Richtlänge (mm)	Richtlänge (mm)
1207	1782	2482
1232	1800	2500
1250	1807	2532
1257	1832	2582
1282	1857	2607
1307	1882	2632
1320	1900	2650
1357	1907	2682
1382	1932	2732
1400	1957	2782
1407	1982	2800
1432	2000	2832
1457	2032	2847
1482	2057	2882
1500	2082	2932
1507	2120	2982
1532	2132	3000
1557	2182	3032
1582	2207	3082
1600	2232	3150
1607	2240	3182
1632	2282	3282
1657	2300	3350
1682	2307	3382
1700	2332	3550
1707	2360	3750
1732	2382	4000
1757	2432

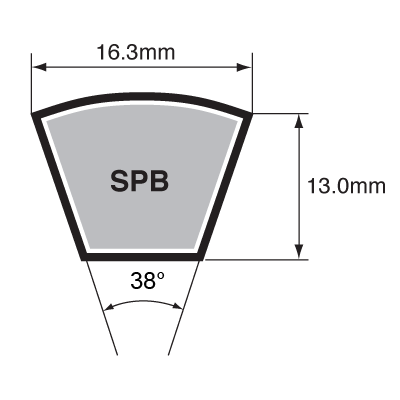

V-Advance SPB
Richtlänge (mm)	Richtlänge (mm)	Richtlänge (mm)
1250	2500	4750
1320	2650	5000
1400	2800	5300
1500	3000	5600
1600	3150	6000
1700	3350	6700
1800	3550	7100
1900	3750	7500
2000	4000	8000
2240	4250
2360	4500

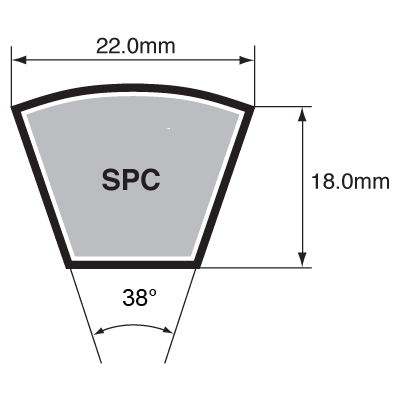

V-Advance SPC
Richtlänge (mm)	Richtlänge (mm)	Richtlänge (mm)
2240	3750	6300
2360	4000	6700
2500	4250	7100
2650	4500	7500
2800	4750	8000
3000	5000	8500
3150	5300	9000
3350	5600	9500
3550	6000	10000


1xSPZ (b₂ = 16mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
50	1008	37	rü 15	K3	-	-	-	0,4
56	1008	37	rü 15	K3	-	-	-	0,5
60	1008	23	bü	K1	-	-	-	0,5
63	1108	23	bü	K1	-	-	-	0,4
67	1108	23	bü	K1	-	-	-	0,5
71	1108	23	bü	K1	-	-	-	0,5
75	1108	23	bü	K1	-	-	-	0,6
80	1210	26	bü	K1	-	-	-	0,6
85	1210	26	bü	K1	-	-	-	0,8
90	1210	26	bü	K1	-	-	-	0,8
95	1210	26	bü	K1	-	-	-	0,9
100	1210	26	bü	K1	-	-	-	0,9
106	1610	26	bü	K1	-	-	-	1,0
112	1610	26	bü	K1	-	-	-	1,1
118	1610	26	bü	K1	-	-	-	1,3
125	1610	26	bü	K1	-	-	-	1,4
132	1610	26	bü	K1	-	-	-	1,5
140	1610	26	bü	K1	-	-	-	1,5
150	1610	26	bü	K1a	4	8	4	1,6
160	1610	26	bü	K1a	4	8	4	1,7
170	1610	26	bü	K1a	4	8	4	1,8
180	1610	26	bü	K1a	4	8	4	2,0
190	2012	32	bü	K1a	3	10	3	2,2
200	2012	32	bü	K1a	3	10	3	2,6
224	2012	32	bü	K1a	3	10	3	2,8
250	2012	32	bü	K1a	3	10	3	3,2
280	2012	32	bü	K1a	2	12	2	3,5
315	2012	32	bü	K1a	1	14	1	3,8
355	2012	32	bü	K1a	1	14	1	4,2
400	2012	32	bü	K1a	1	14	1	6,0


2xSPZ (b₂ = 28mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
50	1008	23	rü 26	K3	25	-	-	0,3
56	1108	23	rü 26	K3	-	-	-	0,6
60	1108	23	rü 26	K3	-	-	5	0,6
63	1108	23	bü	K2	-	-	5	0,5
67	1108	23	bü	K2	-	-	5	0,5
75	1210	26	bü	K2	-	-	2	0,6
80	1210	26	bü	K2	-	-	2	0,7
85	1610	26	bü	K2	-	-	2	0,7
90	1610	26	bü	K2	-	-	2	0,8
95	1610	26	bü	K2	-	-	2	0,8
100	1610	26	bü	K2	-	-	2	1,2
106	1610	26	bü	K2	-	-	2	1,2
112	1610	26	bü	K2	-	-	2	1,3
118	1610	26	bü	K2	-	-	2	1,4
125	1610	26	bü	K2	-	-	2	1,7
132	1610	26	bü	K2	-	-	2	2,0
140	1610	26	bü	K2	-	-	2	2,2
150	2012	32	bü	K1	-	-	-	2,3
160	2012	32	bü	K1	-	-	-	2,5
170	2012	32	bü	K1a	10	8	10	2,6
180	2012	32	bü	K1a	10	8	10	2,9
190	2012	32	bü	K1a	10	8	10	3,3
200	2012	32	bü	K1a	9	10	9	3,5
224	2012	32	bü	K1a	10	8	10	3,7
250	2012	32	bü	K1a	9	10	9	3,9
280	2012	32	bü	K1a	7.5	13	7,5	4,9
315	2012	32	bü	K1a	7,5	13	7,5	5,8
355	2012	32	bü	K1a	7	14	7	6,3
400	2517	45	bü	K1a	7	14	7	7,1
450	2517	45	bü	K1a	8	12	8	9,4
500	2517	45	bü	K1a	8	12	8	10,5
630	2517	45	bü	K1a	8	12	8	12,5


3xSPZ (b₂ = 40mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
63	1108	23	rü 17	K3	-	-	17	0,5
67	1108	23	rü 17	K3	-	-	17	0,7
71	1108	26	rü 17	K3	-	-	17	0,7
75	1210	26	rü 14	K3	-	-	14	0,8
80	1210	26	rü 14	K3	-	-	14	0,8
85	1610	26	rü 14	K3	-	-	14	0,8
90	1610	26	rü 14	K3	-	-	14	0,9
95	1610	26	rü 14	K3	-	-	14	1,1
100	1610	26	rü 14	K3	-	-	14	1,2
106	1610	26	rü 14	K3	-	-	14	1,4
112	2012	32	bü	K2	-	-	8	1,5
118	2012	32	bü	K2	-	-	8	1,6
125	2012	32	bü	K2	-	-	8	2,0
132	2012	32	bü	K2	-	-	8	2,4
140	2012	32	bü	K2	-	-	8	2,8
150	2012	32	bü	K2	-	-	8	3,4
160	2012	32	bü	K2	-	-	8	3,6
170	2012	32	bü	K2a	15	17	8	3,7
180	2012	32	bü	K2a	15	10	15	3,7
190	2012	32	bü	K2a	15	10	15	4,0
200	2012	32	bü	K2a	15	10	15	4,3
224	2012	32	bü	K2a	16	8	16	4,7
250	2012	32	bü	K2a	14	22	14	5,4
280	2517	45	bü	K1	14	22	14	6,5
315	2517	45	bü	K1	12	16	12	7,8
355	2517	45	bü	K1	12	16	12	8,9
400	2517	45	bü	K1	14	22	14	9,1
450	2517	45	bü	K1	14	22	14	9,7
500	2517	45	bü	K1	14	22	14	10,6
630	2517	45	bü	K1	14	22	14	15,0


4xSPZ (b₂ = 52mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
75	1210	23	rü 26	K3	26	-	-	1,0
80	1210	26	rü 26	K3	26	-	-	0,9
85	1610	26	rü 26	K3	26	-	-	1,0
90	1610	26	rü 26	K3	26	-	-	1,1
95	1610	26	rü 26	K3	26	-	-	1,2
100	2012	32	rü 20	K3	20	-	-	1,3
106	2012	32	rü 20	K3	20	-	-	1,4
112	2012	32	bü	K2	-	-	20	1,6
118	2012	32	bü	K2	-	-	20	1,9
125	2012	32	bü	K2	-	-	20	2,2
132	2012	32	bü	K2	-	-	20	2,6
140	2012	32	bü	K2	-	-	20	3,0
150	2517	45	bü	K2	-	-	7	3,6
160	2517	45	bü	K2	-	-	7	4,5
170	2517	45	bü	K2	-	-	7	4,8
180	2517	45	bü	K2	-	-	7	5,0
200	2517	45	bü	K2a	21	10	21	5,2
224	2517	45	bü	K2a	21	10	21	5,9
250	2517	45	bü	K2a	21	10	21	6,6
280	2517	45	bü	K2a	19	14	19	7,2
315	2517	45	bü	K2a	19	14	19	8,5
355	2517	45	bü	K2a	16	20	16	9,4
400	2517	45	bü	K2a	20	12	20	11,2
450	3020	52	bü	K2a	20	12	20	11,6
500	3020	52	bü	K2a	20	12	20	12,4
630	3030	77	bü	K1	-	-	-	18,0


5xSPZ (b₂ = 64mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
85	1610	26	rü 38	K3	38	-	-	1,2
90	1610	26	rü 38	K3	38	-	-	1,4
95	1610	26	rü 38	K3	38	-	-	1,5
100	2012	32	rü 32	K3	32	-	-	1,6
106	2012	32	rü 32	K3	32	-	-	1,8
112	2012	32	bü	K2	-	-	32	1,9
118	2012	32	bü	K2	-	-	32	2,4
125	2012	32	bü	K2	-	-	32	2,8
132	2517	45	bü	K2	-	-	19	2,8
140	2517	45	bü	K2	-	-	19	3,2
150	2517	45	bü	K2	-	-	19	3,9
160	2517	45	bü	K2	-	-	19	4,7
180	2517	45	bü	K2	-	-	19	6,2
190	2517	45	bü	K2a	27	10	27	6,4
200	2517	45	bü	K2a	27	10	27	6,5
224	2517	45	bü	K2a	26	10	26	7,2
250	2517	45	bü	K2a	26	12	26	7,6
280	2517	45	bü	K2a	25	14	25	9,0
315	2517	45	bü	K2a	22	20	22	10,0
355	2517	45	bü	K2a	22	20	22	12,1
400	3020	52	bü	K2a	23	18	23	13,8
450	3020	45	bü	K2a	20	14	20	16,0
500	3030	77	bü	K1	25	14	25	20,5
630	3030	77	bü	K1	25	14	25	27,6


6xSPZ (b₂ = 76mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
100	2012	32	rü 44	K3	44	-	-	1,8
106	2012	32	rü 44	K3	44	-	-	2,0
112	2012	32	rü 44	K3	44	-	-	2,2
118	2517	45	rü 31	K3	31	-	-	2,4
125	2517	45	bü	K2	-	-	31	2,9
132	2517	45	bü	K2	-	-	31	3,2
140	2517	45	bü	K2	-	-	31	3,5
150	2517	45	bü	K2	-	-	31	4,5
160	2517	45	bü	K2	-	-	31	5,5
180	2517	45	bü	K2	-	-	31	6,5
200	2517	45	bü	K2a	27	9	40	6,2
224	2517	45	bü	K2a	27	10	39	7,1
250	2517	45	bü	K2a	27	11	38	8,3
280	2517	45	bü	K2a	27	14	35	9,9
315	2517	45	bü	K2a	23	16	37	11,5
355	2517	45	bü	K2a	20	16	40	14,0
400	3030	77	bü	K1	30	16	30	17,6
450	3030	77	bü	K1	29	16	31	21,6
500	3030	77	bü	K1	28	18	30	23,0
630	3535	89	bü	K1	28	18	30	33,0


1xSPA (b₂ = 20mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
63	1108	40	rü 17	K3	17	-	-	0,7
67	1108	23	bü	K1	-	-	-	0,5
71	1108	23	bü	K1	-	-	-	0,5
75	1108	23	bü	K1	-	-	-	0,6
80	1210	26	bü	K1	-	-	-	0,6
85	1210	26	bü	K1	-	-	-	0,7
90	1210	26	bü	K1	-	-	-	0,7
95	1210	26	bü	K1	-	-	-	0,8
100	1610	26	bü	K1	-	-	-	0,9
106	1610	26	bü	K1	-	-	-	1,0
112	1610	26	bü	K1	-	-	-	1,2
118	1610	26	bü	K1	-	-	-	1,3
125	1610	26	bü	K1	-	-	-	1,4
132	1610	26	bü	K1	-	-	-	1,5
140	1610	26	bü	K1	-	-	-	1,6
150	1610	26	bü	K1	-	-	-	1,7
160	1610	26	bü	K1a	6	8	6	2,0
170	1610	26	bü	K1a	6	8	6	1,8
180	1610	26	bü	K1a	6	8	6	1,9
190	2012	32	bü	K1a	6	8	6	2,5
200	2012	32	bü	K1a	6	8	6	2,8
212	2012	32	bü	K1a	6	8	6	2,9
224	2012	32	bü	K1a	6	8	6	3,0
236	2012	32	bü	K1a	5	10	5	3,2
250	2012	32	bü	K1a	5	10	5	3,6
280	2012	32	bü	K1a	4	12	4	4,2
300	2012	32	bü	K1a	4	12	4	4,3
315	2012	32	bü	K1a	4	12	4	5,2
355	2012	32	bü	K1a	4	12	4	5,9
400	2012	32	bü	K1a	3	14	3	6,3
450	2012	32	bü	K1a	4	12	4	6,8
500	2517	45	bü	K1a	3	14	3	8,3


2xSPA (b₂ = 35mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
63	1108	56	rü 32	K3	32	-	-	0,5
67	1108	23	rü 12	K3	12	-	-	0,6
71	1108	23	rü 13	K3	12	-	-	0,6
75	1108	23	rü 13	K3	12	-	-	0,7
80	1210	26	rü 9	K3	9	-	-	0,7
85	1210	26	rü 9	K3	9	-	-	0,8
90	1610	26	rü 9	K3	9	-	-	0,9
95	1610	26	rü 9	K3	9	-	-	1,0
100	1610	26	bü	K2	-	-	9	1,0
106	1610	26	bü	K2	-	-	9	1,2
112	1610	26	bü	K2	-	-	9	1,4
118	1610	26	bü	K2	-	-	9	1,7
125	1610	26	bü	K2	-	-	9	1,9
132	2012	32	bü	K2	-	-	3	2,1
140	2012	32	bü	K2	-	-	3	2,6
150	2012	32	bü	K2	-	-	3	3,2
160	2012	32	bü	K2	-	-	3	3,6
170	2012	32	bü	K2a	-	21	14	4,0
180	2012	32	bü	K2a	13	10	12	5,0
190	2517	45	bü	K1	12,5	5	12,5	4,4
200	2517	45	bü	K1	9	17	9	4,5
212	2517	45	bü	K1	12,5	10	14,5	4,7
224	2517	45	bü	K1	12.5	10	12,5	5,0
236	2517	45	bü	K1	12,5	10	12,5	5,4
250	2517	45	bü	K1	12,5	10	12,5	5,6
280	2517	45	bü	K1	11,5	12	11,5	6,2
300	2517	45	bü	K1	11,5	12	11,5	6,8
315	2517	45	bü	K1	11,5	12	11,5	7,2
355	2517	45	bü	K1	10,5	14	10,5	9,4
400	2517	45	bü	K1	11,5	12	11,5	10,0
450	2517	45	bü	K1	11,5	12	11,5	11,0
500	2517	45	bü	K1	11,5	12	11,5	14,0
560	3020	52	bü	K1	11,5	12	11,5	16,2
630	3020	52	bü	K1	10,5	14	10,5	20,5


3xSPA (b₂ = 50mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
75	1108	23	rü27	K3	27	-	-	0,9
80	1210	26	rü24	K3	24	-	-	1,1
85	1210	26	rü24	K3	24	-	-	1,2
90	1610	26	rü24	K3	24	-	-	1,3
95	1610	26	rü24	K3	24	-	-	1,5
100	1610	26	bü	K2	-	-	24	1,8
106	1610	26	bü	K2	-	-	24	2,1
112	2012	32	bü	K2	-	-	18	2,3
118	2012	32	bü	K2	-	-	18	2,5
125	2012	32	bü	K2	-	-	18	2,7
132	2012	32	bü	K2	-	-	18	2,9
140	2517	45	bü	K2	-	-	5	3,2
150	2517	45	bü	K2	-	-	5	3,5
160	2517	45	bü	K2	-	-	5	4,5
170	2517	45	bü	K2	-	-	5	5,0
180	2517	45	bü	K2	-	-	5	5,5
190	2517	45	bü	K2a	14	10	26	6,3
200	2517	45	bü	K2a	20	10	20	5,8
212	2517	45	bü	K2a	20	10	20	6,0
224	2517	45	bü	K2a	20	10	20	6,3
236	2517	45	bü	K2a	20	10	20	6,6
250	2517	45	bü	K2a	20	10	20	7,3
280	2517	45	bü	K2a	18,5	13	18,5	8,0
300	2517	45	bü	K2a	18	14	18	9,1
315	3020	52	bü	K1	20	10	20	9,4
355	3020	52	bü	K1	18	14	18	11,5
400	3020	52	bü	K1	18	14	18	13,3
450	3020	52	bü	K1	19	12	19	14,2
500	3020	52	bü	K1	19	12	19	16,1
560	3020	52	bü	K1	18	14	18	18,0
630	3020	52	bü	K1	18	14	18	20,0


4xSPA (b₂ = 65mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
90	1615	38	rü27	K3	27	-	-	1,4
95	1615	38	rü27	K3	27	-	-	1,6
100	1615	38	rü27	K3	27	-	-	1,8
106	2012	32	rü33	K3	33	-	-	2,1
112	2012	32	rü33	K3	33	-	-	2,5
118	2012	32	bü	K2	-	-	33	2,8
125	2012	32	bü	K2	-	-	33	3,0
132	2517	45	bü	K2	-	-	20	3,2
140	2517	45	bü	K2	-	-	20	3,5
150	2517	45	bü	K2	-	-	20	3,9
160	2517	45	bü	K2	-	-	20	4,3
170	2517	45	bü	K2	-	-	20	5,8
180	2517	45	bü	K2	-	-	20	6,2
190	3020	52	bü	K2	-	-	13	6,8
200	3020	52	bü	K2	-	-	13	7,5
212	3020	52	bü	K2	-	-	13	8,4
224	3020	52	bü	K2a	-	-	13	8,8
236	3020	52	bü	K2a	27,5	10	27,5	9,8
250	3020	52	bü	K2a	27,5	10	27,5	10,0
280	3020	52	bü	K2a	26,5	12	26,5	11,5
300	3020	52	bü	K2a	26.0	12	27	12,4
315	3020	52	bü	K2a	25,5	14	25,5	12,9
355	3020	52	bü	K2a	25,5	14	25,5	13,5
400	3020	52	bü	K2a	25,5	14	25,5	14,0
450	3020	52	bü	K2a	26,5	12	26,5	15,8
500	3020	52	bü	K2a	26,5	12	26,5	18,7
560	3535	89	bü	K1	25,5	14	25,5	24,5
630	3535	89	bü	K1	25,5	14	25,5	30,0
800	3535	89	bü	K1	23,5	18	23,5	43,2


5xSPA (b₂ = 80mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
90	1615	38	rü42	K3	42	-	-	1,7
95	1615	38	rü42	K3	42	-	-	1,9
100	1615	38	rü42	K3	42	-	-	2,1
106	2012	32	rü48	K3	48	-	-	2,3
112	2012	32	rü48	K3	48	-	-	2,5
118	2012	32	bü	K2	-	-	48	2,8
125	2012	32	bü	K2	-	-	48	3,0
132	2517	45	bü	K2	-	-	35	3,5
140	2517	45	bü	K2	-	-	35	3,9
150	2517	45	bü	K2	-	-	35	4,4
160	2517	45	bü	K2	-	-	35	5,7
170	2517	45	bü	K2	-	-	35	6,3
180	3020	52	bü	K2	-	-	28	6,9
190	3020	52	bü	K2	-	-	28	7,7
200	3020	52	bü	K2	-	-	28	9,0
212	3020	52	bü	K2	-	-	28	9,8
224	3020	52	bü	K2	-	-	28	10,2
236	3020	52	bü	K2a	35	10	35	11,2
250	3020	52	bü	K2a	35	10	35	12,4
280	3535	89	bü	K1	34	12	34	15,0
300	3535	89	bü	K1	34	12	34	16,5
315	3535	89	bü	K1	34	12	34	18,1
355	3535	89	bü	K1	33	14	33	19,2
400	3535	89	bü	K1	33	14	33	21,5
450	3535	89	bü	K1	33	14	33	23,0
500	3535	89	bü	K1	33	14	33	26,5
560	3535	89	bü	K1	33	14	33	30,0
630	3535	89	bü	K1	33	14	33	34,5
800	4040	102	bü	K1	30	20	30	55,5


6xSPA (b₂ = 95mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
100	1615	38	rü28	K4	-	-	-	2,5
106	2012	32	rü63	K3	63	-	-	2,6
112	2012	32	rü32	K4	32	-	31	2,9
118	2012	32	rü32	K4	32	-	31	3,3
125	2012	32	rü32	K4	32	-	31	3,5
132	2517	45	rü25	K4	25	-	25	3,8
140	2517	45	bü	K2	-	-	50	4,1
150	2517	45	bü	K2	-	-	50	4,9
160	2517	45	bü	K2	-	-	50	5,7
170	2517	45	bü	K2	-	-	50	6,8
180	3030	77	bü	K2	-	-	18	8,5
190	3030	77	bü	K2	-	-	18	10,0
200	3030	77	bü	K2	-	-	18	11,0
212	3030	77	bü	K2a	14	54	27	12,1
224	3030	77	bü	K2a	10	67	18	13,4
236	3030	77	bü	K2a	-	77	18	14,9
250	3030	77	bü	K2a	25	36	34	16,4
280	3535	89	bü	K2a	42	12	41	17,3
300	3535	89	bü	K2a	41	14	40	18,4
315	3535	89	bü	K2a	40	16	39	19,5
355	3535	89	bü	K2a	40	16	39	23,2
400	3535	89	bü	K2a	39	18	38	22,4
450	3535	89	bü	K2a	39	18	38	29,9
500	3535	89	bü	K2a	39	18	38	30,4
560	3535	89	bü	K2a	39	18	38	40,2
630	4040	102	bü	K1	38,5	18	38,5	48,0


1xSPB (b₂ = 25mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
100	1610	26	bü	K1	-	-	-	0,9
106	1610	26	bü	K1	-	-	-	1,0
112	1610	26	bü	K1	-	-	-	1,2
118	1610	26	bü	K1	-	-	-	1,3
125	1610	26	bü	K1	-	-	-	1,5
132	1610	26	bü	K1	-	-	-	1,7
140	1610	26	bü	K1	-	-	-	1,8
150	1610	26	bü	K1	-	-	-	2,1
160	1610	26	bü	K1	-	-	-	2,5
170	1610	26	bü	K1a	7,5	10	7,5	2,9
180	1610	26	bü	K1a	7,5	10	7,5	3,2
190	2012	32	bü	K1a	7,5	10	7,5	3,8
200	2012	32	bü	K1a	7,5	10	7,5	4,2
212	2012	32	bü	K1a	7,5	10	7,5	4,4
224	2012	32	bü	K1a	7,5	10	7,5	4,7
236	2012	32	bü	K1a	7,5	10	7,5	4,6
250	2012	32	bü	K1a	7,5	10	7,5	5,3
280	2012	32	bü	K1a	6,5	12	6,5	6,0
300	2012	32	bü	K1a	6,5	12	6,5	6,5
315	2012	32	bü	K1a	4,5	15	4,5	7,0


3xSPB (b₂ = 63mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
100	1610	26	rü37	K3	-	-	-	1,9
106	1610	26	rü37	K3	-	-	-	2,2
112	1615	32	rü31	K3	-	-	-	2,4
118	2012	32	rü31	K3	-	-	-	2,6
125	2012	32	bü	K2	-	-	31	3,2
132	2012	32	bü	K2	-	-	31	3,2
140	2012	32	bü	K2	-	-	31	3,6
150	2517	45	bü	K2	-	-	18	4,0
160	2517	45	bü	K2	-	-	18	4,5
170	2517	45	bü	K2	-	-	18	5,3
180	2517	45	bü	K2	-	-	18	5,9
190	2517	45	bü	K2	-	-	18	6,5
200	2517	45	bü	K2	-	-	18	6,7
212	2517	45	bü	K2a	19	18,5	25,5	6,9
224	2517	45	bü	K2a	25,5	12	25,5	7,5
236	2517	45	bü	K2a	26,5	10	26,5	8,8
250	3020	52	bü	K2a	26	12	25	10,2
280	3020	52	bü	K2a	25,5	12	25,5	11,3
300	3020	52	bü	K2a	25,5	12	25,5	12,3
315	3020	52	bü	K2a	24,5	14	24,5	13,5
335	3020	52	bü	K2a	24,5	14	24,5	14,7
355	3020	52	bü	K2a	24,5	14	24,5	15,9
375	3535	89	bü	K1	24,5	14	24,5	17,4
400	3535	89	bü	K1	24,5	14	24,5	18,8
450	3535	89	bü	K1	24,5	14	24,5	22,5
500	3535	89	bü	K1	24.5	14	24,5	24,0
560	3535	89	bü	K1	23,5	16	23,5	30,0
630	3535	89	bü	K1	23,5	16	23,5	33,5
710	3535	89	bü	K1	23,5	16	23,5	35,0
800	3535	89	bü	K1	22,5	20	20,5	38,0
900	3535	89	bü	K1	22,5	20	20,5	48,0
1000	4040	102	bü	K1	20,5	24	18,5	55,0
1120	4040	102	bü	K1	19,5	26	17,5	89,4
1250	4040	102	bü	K1	19,5	26	17,5	100,0


4xSPB (b₂ = 82mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
125	2012	32	rü25	K4	25	-	25	3,5
132	2012	32	rü25	K4	25	-	25	3,7
140	2517	45	rü18,5	K4	18,5	-	18,5	4,3
150	2517	45	rü18,5	K4	18,5	-	18,5	4,6
160	2517	45	bü	K2	-	-	37	5,2
170	2517	45	bü	K2	-	-	37	6,1
180	2517	45	bü	K2	-	-	37	7,2
190	2517	45	bü	K2	-	-	30	7,9
200	3020	52	bü	K2	-	-	30	9,1
212	3020	52	bü	K2	-	-	30	10,0
224	3020	52	bü	K2	-	-	30	11,5
236	3020	52	bü	K2	-	-	30	12,8
250	3020	52	bü	K2a	34	14	34	13,5
280	3020	52	bü	K2a	34	14	34	14,1
300	3535	89	bü	K1	34	14	34	15,8
315	3535	89	bü	K1	34	14	34	17,5
335	3535	89	bü	K1	34	14	34	18,4
355	3535	89	bü	K1	34	14	34	19,2
400	3535	89	bü	K1	34	14	34	21,0
450	3535	89	bü	K1	34	14	34	25,0
500	3535	89	bü	K1	34	14	34	27,0
560	3535	89	bü	K1	34	14	34	33,2
630	3535	89	bü	K1	34	14	34	36,0
710	3535	89	bü	K1	32	18	32	42,0
800	4040	102	bü	K1	32	18	32	53,5
900	4040	102	bü	K1	32	18	32	62,0
1000	4040	102	bü	K1	28	26	28	68,0
1120	4040	102	bü	K1	28	26	28	93,0
1250	4545	114	bü	K1	27	28	27	114,5


5xSPB (b₂ = 101mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
125	2012	32	rü69	K3	69	-	-	4,2
132	2517	45	rü56	K3	56	-	-	4,4
140	2517	45	rü28	K4	28	-	28	4,8
150	2517	45	rü28	K4	28	-	28	5,4
160	2517	45	rü28	K2	28	-	28	6,2
170	3020	52	bü	K2	-	-	49	7,1
180	3020	52	bü	K2	-	-	49	7,5
190	3020	52	bü	K2	-	-	49	8,5
200	3020	52	bü	K2	-	-	49	9,6
212	3020	52	bü	K2	-	-	49	11,5
224	3020	52	bü	K2	-	-	49	13,0
236	3535	89	bü	K2	-	-	12	16,2
250	3535	89	bü	K2	-	-	12	17,2
280	3535	89	bü	K2a	43	15	43	18,5
300	3535	89	bü	K2a	43,5	14	43,5	19,0
315	3535	89	bü	K2a	42,5	16	42,5	19,5
335	3535	89	bü	K2a	42,5	16	42,5	20,4
355	3535	89	bü	K2a	42,5	16	42,5	21,5
400	3535	89	bü	K2a	41,5	18	41,5	24,5
450	3535	89	bü	K2a	41,5	18	41,5	29,0
500	3535	89	bü	K2a	41,5	18	41,5	31,5
560	4040	102	bü	K1	41,5	18	41,5	36,0
630	4040	102	bü	K1	40,5	20	40,5	48,5
710	4040	102	bü	K1	38,5	24	38,5	52,0
800	4040	102	bü	K1	40,5	20	40,5	56,2
900	4545	114	bü	K1	39,5	22	39,5	76,0
1000	4545	114	bü	K1	39,5	22	39,5	85,3
1120	4545	114	bü	K1	38,5	26	36,5	100,0
1250	5050	127	bü	K1	38,5	26	36,5	150,7


6xSPB (b₂ = 120mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
140	2517	45	rü37,5	K4	37,5	-	37,5	5,8
150	2517	45	rü37,5	K4	37,5	-	37,5	6,8
160	3020	52	rü34	K4	34	-	34	6,9
170	3020	52	rü34	K4	34	-	34	8,1
180	3020	52	rü34	K4	34	-	34	8,2
190	3020	52	rü34	K4	34	-	34	9,7
200	3020	52	rü34	K4	34	-	34	10,5
212	3535	89	bü	K2	-	-	31	14,5
224	3535	89	bü	K2	-	-	31	17,5
236	3535	89	bü	K2	-	-	31	20,0
250	3535	89	bü	K2	-	-	31	21,5
280	3535	89	bü	K2a	52	16	52	22,1
300	3535	89	bü	K2a	52	16	52	23,5
315	3535	89	bü	K2a	52	16	52	24,6
335	3535	89	bü	K2a	52	16	52	26,3
355	3535	89	bü	K2a	52	16	52	28,4
400	3535	89	bü	K2a	52	18	50	32,9
450	4040	102	bü	K2a	50	20	50	36,5
500	4040	102	bü	K2a	51	18	51	40,0
560	4040	102	bü	K2a	51	18	51	47,5
630	4040	102	bü	K2a	50	20	50	55,0
710	4545	114	bü	K2a	49	22	49	62,5
800	4545	114	bü	K2a	49	22	49	71,0
900	4545	114	bü	K2a	49	22	49	83,7
1000	4545	114	bü	K2a	47	26	47	100,4
1120	5050	127	bü	K2a	47	26	47	121,0
1250	5050	127	bü	K2a	48	24	48	136,0


8xSPB (b₂ = 158mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
160	3030	77	rü41	K4	40,5	-	40,5	11,6
170	3030	77	rü41	K4	40,5	-	40,5	12,5
180	3030	77	rü41	K4	40,5	-	40,5	13,7
190	3030	77	rü41	K4	40,5	-	40,5	15,6
200	3535	89	bü	K2	-	-	69	17,6
212	3535	89	bü	K2	-	-	69	20,5
224	3535	89	bü	K2	-	-	69	22,5
236	3535	89	bü	K2	-	-	69	24,0
250	3535	89	bü	K2	-	-	69	26,5
280	3535	89	bü	K2a	65	18	75	28,0
300	3535	89	bü	K2a	65	18	75	30,1
315	3535	89	bü	K2a	65	18	75	31,2
335	3535	89	bü	K2a	65	18	75	33,5
355	3535	89	bü	K2a	65	18	75	35,7
400	4040	102	bü	K2a	66	20	72	37,0
450	4040	102	bü	K2a	69	20	69	42,0
500	4040	102	bü	K2a	69	20	69	46,5
560	4545	114	bü	K2a	68	22	68	58,0
630	4545	114	bü	K2a	68	22	68	64,0
710	4545	114	bü	K2a	67	24	67	72,8
800	4545	114	bü	K2a	66	26	66	92,0
900	4545	114	bü	K2a	67	24	67	115,0
1000	5050	127	bü	K2a	63	30	65	140,0
1120	5050	127	bü	K2a	67	24	67	134,0
1250	5050	127	bü	K2a	64	30	64	204,0


10xSPB (b₂ = 196mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
224	3535	89	bü	K2	-	-	107	22,5
236	3535	89	bü	K2	-	-	107	25,0
250	3535	89	bü	K2	-	-	107	29,0
280	3535	89	bü	K2a	65	18	113	31,5
300	3535	89	bü	K2a	65	18	113	33,0
315	3535	89	bü	K2a	65	18	113	35,0
335	4040	102	bü	K2a	66	20	110	37,0
355	4040	102	bü	K2a	66	20	110	38,5
400	4040	102	bü	K2a	66	20	110	40,5
450	4545	114	bü	K2a	75	22	99	53,5
500	4545	114	bü	K2a	75	22	99	58,0
560	4545	114	bü	K2a	74	24	98	64,5
630	4545	114	bü	K2a	80	24	92	72,0
710	4545	114	bü	K2a	74	24	98	82,4
800	4545	114	bü	K2a	72	28	96	103,0
900	5050	127	bü	K2a	87	24	75	131,5
1000	5050	127	bü	K2a	80	30	86	153,0
1120	5050	127	bü	K2a	80	30	86	180,0
1250	5050	127	bü	K2a	81	34	81	225,5


3xSPC (b₂ = 85mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
200	2517	45	bü	K2	-	-	40	10,2
212	2517	45	bü	K2a	15	30	40	11,0
224	3020	52	bü	K2	-	-	33	12,0
236	3020	52	bü	K2	15	30	40	13,0
250	3020	52	bü	K1	29	18	38	15,5
265	3535	89	bü	K1	-	74	15	17,2
280	3535	89	bü	K1	33,5	18	33,5	19,4
300	3535	89	bü	K1	33,5	18	33,5	22,6
315	3535	89	bü	K1	33,5	16	35,5	21,5
335	3535	89	bü	K1	34,5	16	34,5	23,5
355	3535	89	bü	K1	35,5	14	35,5	24,8
375	3535	89	bü	K1	34.5	16	34,5	25,5
400	3535	89	bü	K1	34,5	16	34,5	26,4
425	3535	89	bü	K1	34,5	16	34,5	27,0
450	3535	89	bü	K1	33,5	18	33,5	28,6
475	3535	89	bü	K1	33,5	18	33,5	30,0
500	3535	89	bü	K1	33,5	18	33,5	31,9
530	3535	89	bü	K1	32,5	20	32,5	34,5
560	3535	89	bü	K1	32,5	20	32,5	37,0
630	4040	102	bü	K1	32,5	20	32,5	44,5
710	4040	102	bü	K1	32,5	20	32,5	54,2
800	4545	114	bü	K1	31,5	22	31,5	65,0
1000	5050	127	bü	K1	29,5	26	29,5	93,0


4xSPC (b₂ = 110,5mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
200	3020	52	rü30	K4	30	-	28,5	12,5
212	3020	52	rü30	K4	30	-	28,5	13,5
224	3535	89	bü	K2	-	-	21,5	15,0
236	3535	89	bü	K2	-	-	21,5	18,2
250	3535	89	bü	K2	-	-	21,5	21,7
265	3535	89	bü	K2	-	-	21,5	23,0
280	3535	89	bü	K2a	46	18,5	46	24,1
300	3535	89	bü	K2a	45	14	51,5	25,0
315	3535	89	bü	K2a	46	16	48,5	26,4
335	3535	89	bü	K2a	46,5	18	46	27,5
355	3535	89	bü	K2a	47	14	49,5	29,3
375	3535	89	bü	K2a	47	14	49,5	31,0
400	3535	89	bü	K2a	46,5	18	46	32,8
425	3535	89	bü	K2a	46,5	18	46	33,4
450	3535	89	bü	K2a	47	18	45,5	36,8
475	3535	89	bü	K2a	47	18	45,5	38,0
500	3535	89	bü	K2a	47	18	45,5	40,0
530	4040	102	bü	K2a	45,5	20	45	45,0
560	4040	102	bü	K2a	45,5	20	45	50,0
630	4545	114	bü	K1	44	22	44,5	58,0
710	4545	114	bü	K1	43,5	24	43	64,0
800	5050	127	bü	K1	43	24	43,5	76,5
1000	5050	127	bü	K1	42,5	26	42	105,0
1250	5050	127	bü	K1	42,5	26	42	178,0


5xSPC (b₂ = 136mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
200	3535	89	rü16	K4	16	-	31	14,7
212	3535	89	rü16	K4	16	-	31	15,0
224	3535	89	bü	K2	-	-	47	17,2
236	3535	89	bü	K2	-	-	47	20,2
250	3535	89	bü	K2	-	-	47	23,5
265	3535	89	bü	K2	-	-	47	25,5
280	3535	89	bü	K2a	58	20	58	27,2
300	3535	89	bü	K2a	58	20	58	28,5
315	3535	89	bü	K2a	60	16	60	29,5
335	3535	89	bü	K2a	60	16	60	31,0
355	3535	89	bü	K2a	59	18	59	33,5
375	3535	89	bü	K2a	59	18	59	36,0
400	3535	89	bü	K2a	59	18	59	37,0
425	3535	89	bü	K2a	59	18	59	43,0
450	4040	102	bü	K2a	59	18	59	46,0
475	4040	102	bü	K2a	59	18	59	50,3
500	4040	102	bü	K2a	59	18	59	54,0
530	4545	114	bü	K2a	58	20	58	57,5
560	4545	114	bü	K2a	57	22	57	61,0
630	5050	127	bü	K2a	56	24	56	75,0
710	5050	127	bü	K2a	56	24	56	79,0
800	5050	127	bü	K2a	55	26	56	96,5
1000	5050	127	bü	K2a	53	30	53	139,0
1250	5050	127	bü	K2a	53	30	53	200,0


6xSPC (b₂ = 161,5mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
200	3535	89	rü36	K4	36	-	36,5	17,5
212	3535	89	rü36	K4	36	-	36,5	19,0
224	3535	89	bü	K2	-	-	72,5	21,0
236	3535	89	bü	K2	-	-	72,5	23,0
250	3535	89	bü	K2	-	-	72,5	26,0
265	3535	89	bü	K2	-	-	72,5	27,0
280	3535	89	bü	K2a	56	18	87,5	29,0
300	3535	89	bü	K2a	55	18	88,5	31,5
315	3535	89	bü	K2a	57	18	86,5	33,2
335	3535	89	bü	K2a	56	18	87,5	35,0
355	3535	89	bü	K2a	58	18	85,5	37,0
375	4040	102	bü	K2a	69	18	74,5	42,5
400	4040	102	bü	K2a	71	18	72,5	47,5
425	4040	102	bü	K2a	70	20	71,5	55,6
450	4545	114	bü	K2a	70,5	20	71	62,5
475	4545	114	bü	K2a	70,5	20	71	65,0
500	4545	114	bü	K2a	70,5	20	71	68,2
530	5050	127	bü	K2a	70	22	69,5	73,0
560	5050	127	bü	K2a	70	22	69,5	86,0
630	5050	127	bü	K2a	69	24	68,5	96,0
710	5050	127	bü	K2a	67,5	26	68	102,0
800	5050	127	bü	K2a	67,5	26	68	120,0
1000	5050	127	bü	K2a	66,5	30	65	160,0
1250	5050	127	bü	K2a	66	30	65,5	232,7


8xSPC (b₂ = 212,5mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
224	3535	89	bü	K2	-	-	123,5	25,0
236	3535	89	bü	K2	-	-	123,5	27,0
250	3535	89	bü	K2	-	-	123,5	30,5
265	3535	89	bü	K2	-	-	123,5	34,5
280	3535	89	bü	K2a	56	23	133	38,5
300	4040	102	bü	K2	-	-	110,5	47,5
315	4040	102	bü	K2a	67	18	127,5	51,0
335	4040	102	bü	K2a	68	18	126,5	44,5
355	4040	102	bü	K2a	71	18	123,5	57,0
375	4545	114	bü	K2a	78	20	114,5	62,0
400	4545	114	bü	K2a	88	20	104,5	66,5
425	4545	114	bü	K2a	75	22	115,5	75,0
450	5050	127	bü	K2a	95,5	22	95	80,5
475	5050	127	bü	K2a	95,5	22	95	85,5
500	5050	127	bü	K2a	95,5	22	95	90,2
530	5050	127	bü	K2a	95,5	22	95	92,5
560	5050	127	bü	K2a	86	22	104,5	109,0
630	5050	127	bü	K2a	85	24	103,5	120,2
710	5050	127	bü	K2a	93	26	93,5	124,7
800	5050	127	bü	K2a	89	30	93,5	148,0
1000	5050	127	bü	K2a	85	30	97,5	188,2
1250	5050	127	bü	K2a	61,5	35	116	260,0


10xSPC (b₂ = 263,5mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
250	4040	102	rü50	K4	50	-	111,5	39,6
265	4040	102	rü50	K4	50	-	111,5	44,0
280	4040	102	rü50	K4	50	-	111,5	51,4
300	4545	115	rü50	K4	50	-	97,5	57,9
315	4545	115	rü50	K4	50	-	97,5	72,0
335	4545	115	rü50	K4	50	-	97,5	76,5
355	4545	115	rü50	K4	50	-	97,5	83,4
375	4545	114	rü50	K4	50	-	99,5	87,5
400	5050	127	rü50	K4a	121	22	120,5	80,5
425	5050	127	rü50	K4a	119,5	24	120	95,6
450	5050	127	rü50	K4a	120	26	117,5	100,9
475	5050	127	rü50	K4a	120	26	117,5	98,4
500	5050	127	rü50	K4a	120	26	117,5	114,0
530	5050	127	rü50	K4a	120	26	117,5	120,0
560	5050	127	rü50	K4a	120	26	117,5	125,0
630	5050	127	rü50	K4a	116	30	117,5	145,0
710	5050	127	rü50	K4a	134	30	99,5	165,0
800	5050	127	rü50	K4a	115	32	116,5	182,0
1000	5050	127	rü50	K4a	114	35	114,5	240,0
1250	5050	127	rü50	K4a	117	35	111,5	280,0


12xSPC (b₂ = 314,5mm)
Wirk-Ø (mm)	Buchsen Nummer	Nabenlänge		Zeichnung	S	T	U	Gewicht (kg)
Wirk-Ø (mm)	Buchsen Nummer	I	L	Zeichnung	S	T	U	Gewicht (kg)
315	5050	127	rü50	K4	50	-	137,5	68,6
335	5050	127	rü50	K4	50	-	137,5	82,0
355	5050	127	rü50	K4	50	-	137,5	86,0
375	5050	127	rü50	K4	50	-	137,5	92,0
400	5050	127	rü50	K4a	121	22	171,5	97,5
425	5050	127	rü50	K4a	119,5	24	171	100,0
450	5050	127	rü50	K4a	119,5	24	171	113,0
475	5050	127	rü50	K4a	120	26	168,5	120,0
500	5050	127	rü50	K4a	120	26	168,5	127,0
530	5050	127	rü50	K4a	120	26	168,5	140,0
560	5050	127	rü50	K4a	120	26	168,5	145,0
630	5050	127	rü50	K4a	115	32	167,5	160,0
710	5050	127	rü50	K4a	134	30	150,5	170,0
800	5050	127	rü50	K4a	115	32	167,5	220,0
1000	5050	127	rü50	K4a	114	35	165,5	270,0
1250	5050	127	rü50	K4a	118	35	161,5	310,0

Neben einem breiten Standardprogramm von Antriebskomponenten fertigen wir hochpräzise Zeichnungsteile sowie kundenspezifische Sondergetriebe. Das Leistungsangebot unserer Produkte reicht von der Fertigung mechanischer Bearbeitungs- und Verzahnungsteile, bis hin zur Montage von fertigen Systemen und Baugruppen.

Die richtige Montage

Ein nicht paralleler Einbau der Riemen kann zu einer beträchtlichen Winkelabweichung führen, welche die Leistungsübertragung und Lebensdauer beeinträchtigen kann.

Die richtige Vorspannung

Die richtige Vorspannung dieser Riemen ist die niedrigste Vorspannung bei der der Riemen noch nicht durchrutscht. Sie sollte nach den ersten 24-48 Betriebsstunden geprüft werden. Der Riemen darf nicht überspannt werden und sollte daher nur beim Durchrutschen nachgespannt werden.

Fehlerursachen und Korrekturmaßnahmen entnehmen Sie bitte dem nachfolgenden Dokument:

Einbau & Montageanleitung

Advance

Die richtige Montage

Die richtige Vorspannung

Verwendung von Cookies
