Schmalkeilriemen

Schmalkeilriemen
Schmalkeilriemen Schmalkeilriemen

MITSUBOSHI Schmalkeilriemen werden gemäß DIN 7753 gefertigt. Dieser Keilriemen wird bevorzugt eingesetzt, um den Einbauraum zu reduzieren oder hohe Geschwindigkeiten übertragen zu können. Schmalkeilriemen sind für hohe Beanspruchungen geeignet und zwar dort, wo eine hohe Öl- & Hitzebeständigkeit gefordert wird. Zusätzlich besitzt dieser Riemen gute antistatische Eigenschaften. Mit seiner einzigartigen schmalen Form ist dieser Keilriemen zu besonders hoher Kraftübertragung fähig.

Schmalkeilriemen

Vorteile:

  1. Riemen gemäß DIN7753 / ISO4184
  2. zweimal so große Übertragungskapazität als klassische V-Belts, da der Riemen besseren Kontakt zur Zahnscheibe hat (Riemendicke ist größer als bei Standard-Qualität)
  3. geeignet für energiesparende Anwendungen und einsetzbar für hohe Leistungen bis zu 40m/s
  4. minimiert Wartungskosten



Anwendung:

  1. Maschinenbau
  2. Landmaschinenindustrie

Verfügbare Riementeilungen SPZ SPA SPB SPC
Riementyp Ummantelt
Doppelter Keilriemen verfügbar ja ja nein nein
Toleranz nach: MBL
Standard nach DIN7753 / ISO4184
Riemen-Material Gummi Gummi
Zugstrang Polyester
Gewebe Baumwolle/Polyester
elektrisch leitfähig ja
Temperatur-Einsatzbereich -30 ～ +90
Verschleißfestigkeit normal
Hitzebeständigkeit normal
Max. zulässige Riemengeschwindigkeit (m/s) 40
Gewicht (kg/m) 0.08 0.13 0.20 0.40
verfügbare Längen 487-4500 732-5000 1250-10000 2000-12500
Schmalkeilriemen flankenoffen

Der Schmalkeilriemen ist auch in der "flankenoffenen" Ausführung lieferbar:


Verfügbare Riementeilungen SPZ SPA SPB SPC
Riementyp flankenoffen/gezahnt
Doppelter Keilriemen verfügbar nein nein nein nein
Toleranz nach: MBL
Standard nach DIN7753 / ISO4184
Riemen-Material Gummi Gummi
Zugstrang Polyester
Gewebe Baumwolle/Polyester
elektrisch leitfähig ja
Temperatur-Einsatzbereich -30 ～ +90
Verschleißfestigkeit normal
Hitzebeständigkeit normal
Max. zulässige Riemengeschwindigkeit (m/s) 40
Gewicht (kg/m) 0.08 0.13 0.20 0.40
verfügbare Längen 487-4500 732-5000 1250-10000 2000-12500
Maxstar Wedge Keilriemen / V-Riemen für RMA/MPTA

Mit seiner einzigartigen schmalen Form ist dieser Keilriemen zu besonders hoher Kraftübertragung fähig.

  1. energiesparende und kompakt entworfene Anwendungen
  2. erlaubt eine maximale Betriebsgeschwindigkeit von 40 m/s
  3. ausgezeichnete Hitzebeständigkeit und antistatische Eigenschaften
  4. unser “einstellfreies” System für die Verwendung mehrerer Riemen kann sehr effektiv Größenunterschiede zwischen den einzelnen Riemen reduzieren
  5. Hülsentypen wurden zur leichten Installation auf den Keilriemenscheiben standardisiert




Maxstar V-Riemen für RMA / MPTA

  1. einzigartiger schmaler V-Riemen mit hoher Kraftübertragung
  2. Riemen ist in Größe 3V/5V und 8V und auch gezahnt als 3VX/5VX/8VX erhältlich
  3. Multi-Rib-Riemen sind herstellbar
  4. energiesparend / kompaktes Design
  5. geeignet für hohe Geschwindigkeiten von bis zu 40 m/s
  6. weitere Qualitäten wie den Supreme Wedge II auf Anfrage
Maxstar Superwedge II

Der Maxstar Superwedge II ist eine Neu-Entwicklung für Heavy-Duty-Anwendungen, für die Übertragung hoher Drehmomente, auch wenn es zu Lastspitzen kommen kann. Bestehend aus einer Sonder-Chloroprene-Mischung, Aramid-Zugsträngen und einer Sonderbeschichtung der Lauffläche. Durch das besondere Produktionsverfahren sowie die kurven-förmige Rücken-Bindung des Antriebsriemens ist dieser Riemen nachhaltig erfolgreich und verfügt über eine sehr hohe Lebensdauer. Er ist wartungsfrei verwendbar und satz-konstant.

Anwendung

  1. Holzhackmaschinen
  2. Steinbrecher-Anlagen
  3. Schredder-Systeme



Verfügbare Riementeilungen 5V 8V
Riementyp Ummantelt
Doppelter Keilriemen verfügbar ja ja
Toleranz nach: MBL
Standard nach RMA/MPTA
Riemen-Material Gummi Chloroprene
Zugstrang Aramid
Gewebe Baumwolle/Polyester
elektrisch leitfähig ja
Temperatur-Einsatzbereich -30 ～ +90
Verschleißfestigkeit hoch
Hitzebeständigkeit hoch
Max. zulässige Riemengeschwindigkeit (m/s) 40
Gewicht (kg/m) 0.08 0.13
verfügbare Längen 500-3550 1000-6000
Maxstar Power (SPZ-SPA-SPB-SPC)

Der Maxstar Power wurde speziell für Anwendungen entwickelt, bei denen hohe Kräfte übertragen werden müssen. Bestehend aus einer Sonder-Chloroprene-Mischung, Polyester-Zugsträngen und einer Sonderbeschichtung konnte das Leistungsniveau um 50% gegenüber der Standardausführung gesteigert werden. Er ist in den gleichen Riemenlängen wie der Standard-Schmalkeilriemen verfügbar.

Vorteile

  1. deutliche Kosteneinsparung durch Reduzierung der Keilriemen
  2. ermöglicht den Einsatz von schmaleren Riemenscheiben
  3. Kosteinsparungen im gesamten Antriebssystem bei gleichzeitiger Erhöhung der Lebensdauer der Antriebsriemen
  4. Wirkungsgrad bis 97%
  5. wartungsfrei verwendbar
  6. satz-konstant

Anwendung

  1. Landwirtschaft
  2. Hackschnitzel-Anlagen
  3. Schredder-Anlagen
Verfügbare Riementeilungen SPZ SPA SPB SPC
Riementyp Ummantelt
Doppelter Keilriemen verfügbar nein nein ja ja
Toleranz nach: MBL
Standard nach DIN7753 / ISO4184
Riemen-Material Gummi Chloroprene
Zugstrang Polyester
Gewebe Baumwolle/Polyester
elektrisch leitfähig ja
Temperatur-Einsatzbereich -30 ～ +90
Verschleißfestigkeit normal
Hitzebeständigkeit normal
Max. zulässige Riemengeschwindigkeit (m/s) 40
Gewicht (kg/m) 0.08 0.13 0.20 0.40
verfügbare Längen 487-4500 732-5000 1250-10000 2000-12500

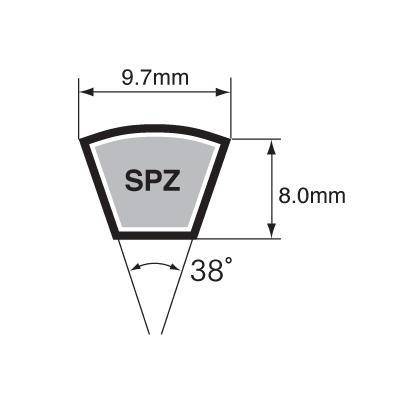

Schmalkeilriemen SPZ, SPZX
TeilungslängeLw (mm) TeilungslängeLw (mm) TeilungslängeLw (mm) TeilungslängeLw (mm)
487 1010 1500 2337
512 1012 1512 2360
562 1024 1520 2387
587 1037 1537 2400
612 1047 1560 2410
630 1060 1562 2437
637 1077 1587 2450
650 1080 1600 2487
655 1087 1612 2500
662 1100 1637 2540
665 1110 1662 2580
670 1112 1687 2600
687 1120 1700 2637
690 1137 1737 2650
710 1140 1762 2670
722 1162 1787 2687
737 1180 1800 2690
750 1187 1812 2700
760 1200 1837 2712
762 1202 1862 2720
772 1212 1887 2737
787 1222 1900 2760
800 1237 1937 2800
812 1250 1987 2840
825 1262 2000 2900
835 1270 2030 3000
837 1282 2037 3050
850 1287 2050 3070
862 1300 2060 3150
875 1312 2082 3170
885 1320 2087 3200
887 1337 2120 3250
900 1340 2137 3350
912 1347 2150 3450
925 1362 2160 3550
937 1387 2187 3660
940 1400 2200 3750
950 1412 2240 4000
962 1420 2262 4500
987 1437 2280
1000 1462 2287
1005 1487 2300

Verfügbare Größen für flankenoffene Zahnriemen

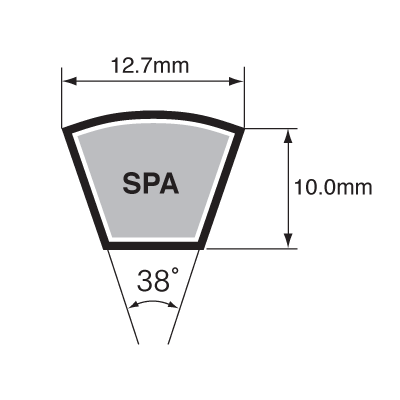

Schmalkeilriemen SPA, SPAX
TeilungslängeLw (mm) TeilungslängeLw (mm) TeilungslängeLw (mm) TeilungslängeLw (mm)
732 1257 1857 2632
735 1272 1882 2650
742 1282 1900 2682
757 1295 1907 2732
760 1300 1932 2773
782 1307 1957 2782
800 1320 1982 2800
807 1332 2000 2832
832 1357 2032 2847
850 1367 2057 2850
857 1382 2082 2882
860 1385 2100 2900
882 1400 2120 2932
885 1407 2132 2962
900 1410 2157 2982
907 1425 2182 3000
932 1432 2200 3032
950 1457 2207 3082
957 1482 2232 3132
967 1485 2240 3150
982 1500 2260 3182
1000 1507 2282 3282
1007 1532 2300 3350
1032 1557 2307 3382
1057 1582 2330 3482
1060 1600 2332 3500
1082 1607 2360 3550
1090 1632 2373 3650
1107 1657 2382 3750
1120 1682 2407 3870
1132 1700 2410 4000
1157 1707 2432 4120
1180 1732 2482 4250
1182 1757 2500 4300
1200 1782 2532 4500
1207 1785 2550 4600
1210 1800 2568 4750
1232 1807 2582 4865
1235 1832 2600 5000
1250 1837 2607

Verfügbare Größen für flankenoffene Zahnriemen

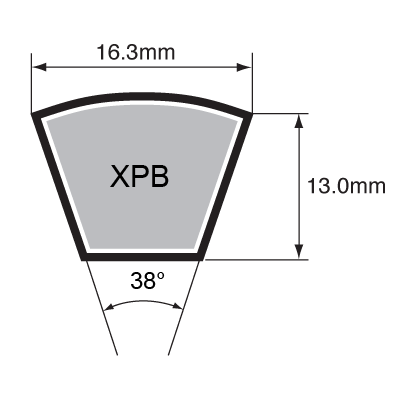

Schmalkeilriemen SPB, SPBX
TeilungslängeLw (mm) TeilungslängeLw (mm) TeilungslängeLw (mm) TeilungslängeLw (mm)
1250 2310 3000 4250
1260 2320 3070 4260
1320 2330 3150 4296
1340 2360 3170 4310
1400 2390 3175 4318
1410 2391 3200 4370
1500 2410 3238 4500
1510 2425 3250 4560
1590 2430 3280 4600
1600 2450 3328 4620
1690 2473 3340 4720
1700 2500 3350 4750
1750 2518 3400 4820
1800 2522 3412 4870
1850 2530 3425 5000
1900 2550 3450 5070
1950 2575 3500 5300
2000 2580 3550 5380
2020 2600 3650 5500
2030 2640 3675 5600
2060 2650 3700 5680
2120 2670 3750 5800
2131 2680 3770 5990
2137 2700 3800 6000
2150 2720 3850 6300
2180 2750 3870 6340
2200 2800 3875 6700
2240 2820 4000 6720
2264 2840 4060
2280 2900 4100
2300 2990 4120

10000

Verfügbare Größen für flankenoffene Zahnriemen

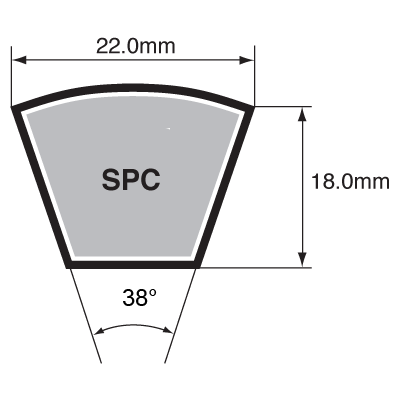

Schmalkeilriemen SPC, SPCX
TeilungslängeLw (mm) TeilungslängeLw (mm) TeilungslängeLw (mm) TeilungslängeLw (mm)
2000 2950 3770 4850
2120 3000 3800 4900
2240 3050 3810 4970
2280 3100 3970 5000
2335 3150 4000 5030
2360 3200 4050 5070
2400 3220 4100 5200
2413 3320 4200 5300
2425 3350 4250 5330
2500 3375 4300 5400
2550 3420 4350 5500
2580 3430 4380 5600
2600 3450 4400 5700
2650 3500 4420 6000
2700 3520 4445 6200
2720 3550 4450 6300
2750 3600 4500 6480
2770 3620 4530 6500
2800 3670 4650 6700
2840 3700 4720
2900 3750 4750

12500

Verfügbare Größen für flankenoffene Zahnriemen
Zeichnung K3 Zeichnung K1 Zeichnung K1a
1xSPZ (b2 = 16mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
50 1008 37 rü 15 K3 - - - 0,4
56 1008 37 rü 15 K3 - - - 0,5
60 1008 23 bü K1 - - - 0,5
63 1108 23 bü K1 - - - 0,4
67 1108 23 bü K1 - - - 0,5
71 1108 23 bü K1 - - - 0,5
75 1108 23 bü K1 - - - 0,6
80 1210 26 bü K1 - - - 0,6
85 1210 26 bü K1 - - - 0,8
90 1210 26 bü K1 - - - 0,8
95 1210 26 bü K1 - - - 0,9
100 1210 26 bü K1 - - - 0,9
106 1610 26 bü K1 - - - 1,0
112 1610 26 bü K1 - - - 1,1
118 1610 26 bü K1 - - - 1,3
125 1610 26 bü K1 - - - 1,4
132 1610 26 bü K1 - - - 1,5
140 1610 26 bü K1 - - - 1,5
150 1610 26 bü K1a 4 8 4 1,6
160 1610 26 bü K1a 4 8 4 1,7
170 1610 26 bü K1a 4 8 4 1,8
180 1610 26 bü K1a 4 8 4 2,0
190 2012 32 bü K1a 3 10 3 2,2
200 2012 32 bü K1a 3 10 3 2,6
224 2012 32 bü K1a 3 10 3 2,8
250 2012 32 bü K1a 3 10 3 3,2
280 2012 32 bü K1a 2 12 2 3,5
315 2012 32 bü K1a 1 14 1 3,8
355 2012 32 bü K1a 1 14 1 4,2
400 2012 32 bü K1a 1 14 1 6,0
Zeichnung K3 Zeichnung K2 Zeichnung K1 Zeichnung K1a
2xSPZ (b2 = 28mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
50 1008 23 rü 26 K3 25 - - 0,3
56 1108 23 rü 26 K3 - - - 0,6
60 1108 23 rü 26 K3 - - 5 0,6
63 1108 23 bü K2 - - 5 0,5
67 1108 23 bü K2 - - 5 0,5
75 1210 26 bü K2 - - 2 0,6
80 1210 26 bü K2 - - 2 0,7
85 1610 26 bü K2 - - 2 0,7
90 1610 26 bü K2 - - 2 0,8
95 1610 26 bü K2 - - 2 0,8
100 1610 26 bü K2 - - 2 1,2
106 1610 26 bü K2 - - 2 1,2
112 1610 26 bü K2 - - 2 1,3
118 1610 26 bü K2 - - 2 1,4
125 1610 26 bü K2 - - 2 1,7
132 1610 26 bü K2 - - 2 2,0
140 1610 26 bü K2 - - 2 2,2
150 2012 32 bü K1 - - - 2,3
160 2012 32 bü K1 - - - 2,5
170 2012 32 bü K1a 10 8 10 2,6
180 2012 32 bü K1a 10 8 10 2,9
190 2012 32 bü K1a 10 8 10 3,3
200 2012 32 bü K1a 9 10 9 3,5
224 2012 32 bü K1a 10 8 10 3,7
250 2012 32 bü K1a 9 10 9 3,9
280 2012 32 bü K1a 7.5 13 7,5 4,9
315 2012 32 bü K1a 7,5 13 7,5 5,8
355 2012 32 bü K1a 7 14 7 6,3
400 2517 45 bü K1a 7 14 7 7,1
450 2517 45 bü K1a 8 12 8 9,4
500 2517 45 bü K1a 8 12 8 10,5
630 2517 45 bü K1a 8 12 8 12,5
Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
3xSPZ (b2 = 40mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
63 1108 23 rü 17 K3 - - 17 0,5
67 1108 23 rü 17 K3 - - 17 0,7
71 1108 26 rü 17 K3 - - 17 0,7
75 1210 26 rü 14 K3 - - 14 0,8
80 1210 26 rü 14 K3 - - 14 0,8
85 1610 26 rü 14 K3 - - 14 0,8
90 1610 26 rü 14 K3 - - 14 0,9
95 1610 26 rü 14 K3 - - 14 1,1
100 1610 26 rü 14 K3 - - 14 1,2
106 1610 26 rü 14 K3 - - 14 1,4
112 2012 32 bü K2 - - 8 1,5
118 2012 32 bü K2 - - 8 1,6
125 2012 32 bü K2 - - 8 2,0
132 2012 32 bü K2 - - 8 2,4
140 2012 32 bü K2 - - 8 2,8
150 2012 32 bü K2 - - 8 3,4
160 2012 32 bü K2 - - 8 3,6
170 2012 32 bü K2a 15 17 8 3,7
180 2012 32 bü K2a 15 10 15 3,7
190 2012 32 bü K2a 15 10 15 4,0
200 2012 32 bü K2a 15 10 15 4,3
224 2012 32 bü K2a 16 8 16 4,7
250 2012 32 bü K2a 14 22 14 5,4
280 2517 45 bü K1 14 22 14 6,5
315 2517 45 bü K1 12 16 12 7,8
355 2517 45 bü K1 12 16 12 8,9
400 2517 45 bü K1 14 22 14 9,1
450 2517 45 bü K1 14 22 14 9,7
500 2517 45 bü K1 14 22 14 10,6
630 2517 45 bü K1 14 22 14 15,0
Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
4xSPZ (b2 = 52mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
75 1210 23 rü 26 K3 26 - - 1,0
80 1210 26 rü 26 K3 26 - - 0,9
85 1610 26 rü 26 K3 26 - - 1,0
90 1610 26 rü 26 K3 26 - - 1,1
95 1610 26 rü 26 K3 26 - - 1,2
100 2012 32 rü 20 K3 20 - - 1,3
106 2012 32 rü 20 K3 20 - - 1,4
112 2012 32 bü K2 - - 20 1,6
118 2012 32 bü K2 - - 20 1,9
125 2012 32 bü K2 - - 20 2,2
132 2012 32 bü K2 - - 20 2,6
140 2012 32 bü K2 - - 20 3,0
150 2517 45 bü K2 - - 7 3,6
160 2517 45 bü K2 - - 7 4,5
170 2517 45 bü K2 - - 7 4,8
180 2517 45 bü K2 - - 7 5,0
200 2517 45 bü K2a 21 10 21 5,2
224 2517 45 bü K2a 21 10 21 5,9
250 2517 45 bü K2a 21 10 21 6,6
280 2517 45 bü K2a 19 14 19 7,2
315 2517 45 bü K2a 19 14 19 8,5
355 2517 45 bü K2a 16 20 16 9,4
400 2517 45 bü K2a 20 12 20 11,2
450 3020 52 bü K2a 20 12 20 11,6
500 3020 52 bü K2a 20 12 20 12,4
630 3030 77 bü K1 - - - 18,0
Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
5xSPZ (b2 = 64mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
85 1610 26 rü 38 K3 38 - - 1,2
90 1610 26 rü 38 K3 38 - - 1,4
95 1610 26 rü 38 K3 38 - - 1,5
100 2012 32 rü 32 K3 32 - - 1,6
106 2012 32 rü 32 K3 32 - - 1,8
112 2012 32 bü K2 - - 32 1,9
118 2012 32 bü K2 - - 32 2,4
125 2012 32 bü K2 - - 32 2,8
132 2517 45 bü K2 - - 19 2,8
140 2517 45 bü K2 - - 19 3,2
150 2517 45 bü K2 - - 19 3,9
160 2517 45 bü K2 - - 19 4,7
180 2517 45 bü K2 - - 19 6,2
190 2517 45 bü K2a 27 10 27 6,4
200 2517 45 bü K2a 27 10 27 6,5
224 2517 45 bü K2a 26 10 26 7,2
250 2517 45 bü K2a 26 12 26 7,6
280 2517 45 bü K2a 25 14 25 9,0
315 2517 45 bü K2a 22 20 22 10,0
355 2517 45 bü K2a 22 20 22 12,1
400 3020 52 bü K2a 23 18 23 13,8
450 3020 45 bü K2a 20 14 20 16,0
500 3030 77 bü K1 25 14 25 20,5
630 3030 77 bü K1 25 14 25 27,6
Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
6xSPZ (b2 = 76mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
100 2012 32 rü 44 K3 44 - - 1,8
106 2012 32 rü 44 K3 44 - - 2,0
112 2012 32 rü 44 K3 44 - - 2,2
118 2517 45 rü 31 K3 31 - - 2,4
125 2517 45 bü K2 - - 31 2,9
132 2517 45 bü K2 - - 31 3,2
140 2517 45 bü K2 - - 31 3,5
150 2517 45 bü K2 - - 31 4,5
160 2517 45 bü K2 - - 31 5,5
180 2517 45 bü K2 - - 31 6,5
200 2517 45 bü K2a 27 9 40 6,2
224 2517 45 bü K2a 27 10 39 7,1
250 2517 45 bü K2a 27 11 38 8,3
280 2517 45 bü K2a 27 14 35 9,9
315 2517 45 bü K2a 23 16 37 11,5
355 2517 45 bü K2a 20 16 40 14,0
400 3030 77 bü K1 30 16 30 17,6
450 3030 77 bü K1 29 16 31 21,6
500 3030 77 bü K1 28 18 30 23,0
630 3535 89 bü K1 28 18 30 33,0
Zeichnung K3 Zeichnung K1 Zeichnung K1a
1xSPA (b2 = 20mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
63 1108 40 rü 17 K3 17 - - 0,7
67 1108 23 bü K1 - - - 0,5
71 1108 23 bü K1 - - - 0,5
75 1108 23 bü K1 - - - 0,6
80 1210 26 bü K1 - - - 0,6
85 1210 26 bü K1 - - - 0,7
90 1210 26 bü K1 - - - 0,7
95 1210 26 bü K1 - - - 0,8
100 1610 26 bü K1 - - - 0,9
106 1610 26 bü K1 - - - 1,0
112 1610 26 bü K1 - - - 1,2
118 1610 26 bü K1 - - - 1,3
125 1610 26 bü K1 - - - 1,4
132 1610 26 bü K1 - - - 1,5
140 1610 26 bü K1 - - - 1,6
150 1610 26 bü K1 - - - 1,7
160 1610 26 bü K1a 6 8 6 2,0
170 1610 26 bü K1a 6 8 6 1,8
180 1610 26 bü K1a 6 8 6 1,9
190 2012 32 bü K1a 6 8 6 2,5
200 2012 32 bü K1a 6 8 6 2,8
212 2012 32 bü K1a 6 8 6 2,9
224 2012 32 bü K1a 6 8 6 3,0
236 2012 32 bü K1a 5 10 5 3,2
250 2012 32 bü K1a 5 10 5 3,6
280 2012 32 bü K1a 4 12 4 4,2
300 2012 32 bü K1a 4 12 4 4,3
315 2012 32 bü K1a 4 12 4 5,2
355 2012 32 bü K1a 4 12 4 5,9
400 2012 32 bü K1a 3 14 3 6,3
450 2012 32 bü K1a 4 12 4 6,8
500 2517 45 bü K1a 3 14 3 8,3
Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
2xSPA (b2 = 35mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
63 1108 56 rü 32 K3 32 - - 0,5
67 1108 23 rü 12 K3 12 - - 0,6
71 1108 23 rü 13 K3 12 - - 0,6
75 1108 23 rü 13 K3 12 - - 0,7
80 1210 26 rü 9 K3 9 - - 0,7
85 1210 26 rü 9 K3 9 - - 0,8
90 1610 26 rü 9 K3 9 - - 0,9
95 1610 26 rü 9 K3 9 - - 1,0
100 1610 26 bü K2 - - 9 1,0
106 1610 26 bü K2 - - 9 1,2
112 1610 26 bü K2 - - 9 1,4
118 1610 26 bü K2 - - 9 1,7
125 1610 26 bü K2 - - 9 1,9
132 2012 32 bü K2 - - 3 2,1
140 2012 32 bü K2 - - 3 2,6
150 2012 32 bü K2 - - 3 3,2
160 2012 32 bü K2 - - 3 3,6
170 2012 32 bü K2a - 21 14 4,0
180 2012 32 bü K2a 13 10 12 5,0
190 2517 45 bü K1 12,5 5 12,5 4,4
200 2517 45 bü K1 9 17 9 4,5
212 2517 45 bü K1 12,5 10 14,5 4,7
224 2517 45 bü K1 12.5 10 12,5 5,0
236 2517 45 bü K1 12,5 10 12,5 5,4
250 2517 45 bü K1 12,5 10 12,5 5,6
280 2517 45 bü K1 11,5 12 11,5 6,2
300 2517 45 bü K1 11,5 12 11,5 6,8
315 2517 45 bü K1 11,5 12 11,5 7,2
355 2517 45 bü K1 10,5 14 10,5 9,4
400 2517 45 bü K1 11,5 12 11,5 10,0
450 2517 45 bü K1 11,5 12 11,5 11,0
500 2517 45 bü K1 11,5 12 11,5 14,0
560 3020 52 bü K1 11,5 12 11,5 16,2
630 3020 52 bü K1 10,5 14 10,5 20,5
Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
3xSPA (b2 = 50mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
75 1108 23 rü27 K3 27 - - 0,9
80 1210 26 rü24 K3 24 - - 1,1
85 1210 26 rü24 K3 24 - - 1,2
90 1610 26 rü24 K3 24 - - 1,3
95 1610 26 rü24 K3 24 - - 1,5
100 1610 26 bü K2 - - 24 1,8
106 1610 26 bü K2 - - 24 2,1
112 2012 32 bü K2 - - 18 2,3
118 2012 32 bü K2 - - 18 2,5
125 2012 32 bü K2 - - 18 2,7
132 2012 32 bü K2 - - 18 2,9
140 2517 45 bü K2 - - 5 3,2
150 2517 45 bü K2 - - 5 3,5
160 2517 45 bü K2 - - 5 4,5
170 2517 45 bü K2 - - 5 5,0
180 2517 45 bü K2 - - 5 5,5
190 2517 45 bü K2a 14 10 26 6,3
200 2517 45 bü K2a 20 10 20 5,8
212 2517 45 bü K2a 20 10 20 6,0
224 2517 45 bü K2a 20 10 20 6,3
236 2517 45 bü K2a 20 10 20 6,6
250 2517 45 bü K2a 20 10 20 7,3
280 2517 45 bü K2a 18,5 13 18,5 8,0
300 2517 45 bü K2a 18 14 18 9,1
315 3020 52 bü K1 20 10 20 9,4
355 3020 52 bü K1 18 14 18 11,5
400 3020 52 bü K1 18 14 18 13,3
450 3020 52 bü K1 19 12 19 14,2
500 3020 52 bü K1 19 12 19 16,1
560 3020 52 bü K1 18 14 18 18,0
630 3020 52 bü K1 18 14 18 20,0
Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
4xSPA (b2 = 65mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
90 1615 38 rü27 K3 27 - - 1,4
95 1615 38 rü27 K3 27 - - 1,6
100 1615 38 rü27 K3 27 - - 1,8
106 2012 32 rü33 K3 33 - - 2,1
112 2012 32 rü33 K3 33 - - 2,5
118 2012 32 bü K2 - - 33 2,8
125 2012 32 bü K2 - - 33 3,0
132 2517 45 bü K2 - - 20 3,2
140 2517 45 bü K2 - - 20 3,5
150 2517 45 bü K2 - - 20 3,9
160 2517 45 bü K2 - - 20 4,3
170 2517 45 bü K2 - - 20 5,8
180 2517 45 bü K2 - - 20 6,2
190 3020 52 bü K2 - - 13 6,8
200 3020 52 bü K2 - - 13 7,5
212 3020 52 bü K2 - - 13 8,4
224 3020 52 bü K2a - - 13 8,8
236 3020 52 bü K2a 27,5 10 27,5 9,8
250 3020 52 bü K2a 27,5 10 27,5 10,0
280 3020 52 bü K2a 26,5 12 26,5 11,5
300 3020 52 bü K2a 26.0 12 27 12,4
315 3020 52 bü K2a 25,5 14 25,5 12,9
355 3020 52 bü K2a 25,5 14 25,5 13,5
400 3020 52 bü K2a 25,5 14 25,5 14,0
450 3020 52 bü K2a 26,5 12 26,5 15,8
500 3020 52 bü K2a 26,5 12 26,5 18,7
560 3535 89 bü K1 25,5 14 25,5 24,5
630 3535 89 bü K1 25,5 14 25,5 30,0
800 3535 89 bü K1 23,5 18 23,5 43,2
Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
5xSPA (b2 = 80mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
90 1615 38 rü42 K3 42 - - 1,7
95 1615 38 rü42 K3 42 - - 1,9
100 1615 38 rü42 K3 42 - - 2,1
106 2012 32 rü48 K3 48 - - 2,3
112 2012 32 rü48 K3 48 - - 2,5
118 2012 32 bü K2 - - 48 2,8
125 2012 32 bü K2 - - 48 3,0
132 2517 45 bü K2 - - 35 3,5
140 2517 45 bü K2 - - 35 3,9
150 2517 45 bü K2 - - 35 4,4
160 2517 45 bü K2 - - 35 5,7
170 2517 45 bü K2 - - 35 6,3
180 3020 52 bü K2 - - 28 6,9
190 3020 52 bü K2 - - 28 7,7
200 3020 52 bü K2 - - 28 9,0
212 3020 52 bü K2 - - 28 9,8
224 3020 52 bü K2 - - 28 10,2
236 3020 52 bü K2a 35 10 35 11,2
250 3020 52 bü K2a 35 10 35 12,4
280 3535 89 bü K1 34 12 34 15,0
300 3535 89 bü K1 34 12 34 16,5
315 3535 89 bü K1 34 12 34 18,1
355 3535 89 bü K1 33 14 33 19,2
400 3535 89 bü K1 33 14 33 21,5
450 3535 89 bü K1 33 14 33 23,0
500 3535 89 bü K1 33 14 33 26,5
560 3535 89 bü K1 33 14 33 30,0
630 3535 89 bü K1 33 14 33 34,5
800 4040 102 bü K1 30 20 30 55,5
Zeichnung K4 Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
6xSPA (b2 = 95mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
100 1615 38 rü28 K4 - - - 2,5
106 2012 32 rü63 K3 63 - - 2,6
112 2012 32 rü32 K4 32 - 31 2,9
118 2012 32 rü32 K4 32 - 31 3,3
125 2012 32 rü32 K4 32 - 31 3,5
132 2517 45 rü25 K4 25 - 25 3,8
140 2517 45 bü K2 - - 50 4,1
150 2517 45 bü K2 - - 50 4,9
160 2517 45 bü K2 - - 50 5,7
170 2517 45 bü K2 - - 50 6,8
180 3030 77 bü K2 - - 18 8,5
190 3030 77 bü K2 - - 18 10,0
200 3030 77 bü K2 - - 18 11,0
212 3030 77 bü K2a 14 54 27 12,1
224 3030 77 bü K2a 10 67 18 13,4
236 3030 77 bü K2a - 77 18 14,9
250 3030 77 bü K2a 25 36 34 16,4
280 3535 89 bü K2a 42 12 41 17,3
300 3535 89 bü K2a 41 14 40 18,4
315 3535 89 bü K2a 40 16 39 19,5
355 3535 89 bü K2a 40 16 39 23,2
400 3535 89 bü K2a 39 18 38 22,4
450 3535 89 bü K2a 39 18 38 29,9
500 3535 89 bü K2a 39 18 38 30,4
560 3535 89 bü K2a 39 18 38 40,2
630 4040 102 bü K1 38,5 18 38,5 48,0
Zeichnung K1 Zeichnung K1a
1xSPB (b2 = 25mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
100 1610 26 bü K1 - - - 0,9
106 1610 26 bü K1 - - - 1,0
112 1610 26 bü K1 - - - 1,2
118 1610 26 bü K1 - - - 1,3
125 1610 26 bü K1 - - - 1,5
132 1610 26 bü K1 - - - 1,7
140 1610 26 bü K1 - - - 1,8
150 1610 26 bü K1 - - - 2,1
160 1610 26 bü K1 - - - 2,5
170 1610 26 bü K1a 7,5 10 7,5 2,9
180 1610 26 bü K1a 7,5 10 7,5 3,2
190 2012 32 bü K1a 7,5 10 7,5 3,8
200 2012 32 bü K1a 7,5 10 7,5 4,2
212 2012 32 bü K1a 7,5 10 7,5 4,4
224 2012 32 bü K1a 7,5 10 7,5 4,7
236 2012 32 bü K1a 7,5 10 7,5 4,6
250 2012 32 bü K1a 7,5 10 7,5 5,3
280 2012 32 bü K1a 6,5 12 6,5 6,0
300 2012 32 bü K1a 6,5 12 6,5 6,5
315 2012 32 bü K1a 4,5 15 4,5 7,0
Zeichnung K3 Zeichnung K2 Zeichnung K2a Zeichnung K1
3xSPB (b2 = 63mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
100 1610 26 rü37 K3 - - - 1,9
106 1610 26 rü37 K3 - - - 2,2
112 1615 32 rü31 K3 - - - 2,4
118 2012 32 rü31 K3 - - - 2,6
125 2012 32 bü K2 - - 31 3,2
132 2012 32 bü K2 - - 31 3,2
140 2012 32 bü K2 - - 31 3,6
150 2517 45 bü K2 - - 18 4,0
160 2517 45 bü K2 - - 18 4,5
170 2517 45 bü K2 - - 18 5,3
180 2517 45 bü K2 - - 18 5,9
190 2517 45 bü K2 - - 18 6,5
200 2517 45 bü K2 - - 18 6,7
212 2517 45 bü K2a 19 18,5 25,5 6,9
224 2517 45 bü K2a 25,5 12 25,5 7,5
236 2517 45 bü K2a 26,5 10 26,5 8,8
250 3020 52 bü K2a 26 12 25 10,2
280 3020 52 bü K2a 25,5 12 25,5 11,3
300 3020 52 bü K2a 25,5 12 25,5 12,3
315 3020 52 bü K2a 24,5 14 24,5 13,5
335 3020 52 bü K2a 24,5 14 24,5 14,7
355 3020 52 bü K2a 24,5 14 24,5 15,9
375 3535 89 bü K1 24,5 14 24,5 17,4
400 3535 89 bü K1 24,5 14 24,5 18,8
450 3535 89 bü K1 24,5 14 24,5 22,5
500 3535 89 bü K1 24.5 14 24,5 24,0
560 3535 89 bü K1 23,5 16 23,5 30,0
630 3535 89 bü K1 23,5 16 23,5 33,5
710 3535 89 bü K1 23,5 16 23,5 35,0
800 3535 89 bü K1 22,5 20 20,5 38,0
900 3535 89 bü K1 22,5 20 20,5 48,0
1000 4040 102 bü K1 20,5 24 18,5 55,0
1120 4040 102 bü K1 19,5 26 17,5 89,4
1250 4040 102 bü K1 19,5 26 17,5 100,0
Zeichnung K4 Zeichnung K2 Zeichnung K2a Zeichnung K1
4xSPB (b2 = 82mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
125 2012 32 rü25 K4 25 - 25 3,5
132 2012 32 rü25 K4 25 - 25 3,7
140 2517 45 rü18,5 K4 18,5 - 18,5 4,3
150 2517 45 rü18,5 K4 18,5 - 18,5 4,6
160 2517 45 bü K2 - - 37 5,2
170 2517 45 bü K2 - - 37 6,1
180 2517 45 bü K2 - - 37 7,2
190 2517 45 bü K2 - - 30 7,9
200 3020 52 bü K2 - - 30 9,1
212 3020 52 bü K2 - - 30 10,0
224 3020 52 bü K2 - - 30 11,5
236 3020 52 bü K2 - - 30 12,8
250 3020 52 bü K2a 34 14 34 13,5
280 3020 52 bü K2a 34 14 34 14,1
300 3535 89 bü K1 34 14 34 15,8
315 3535 89 bü K1 34 14 34 17,5
335 3535 89 bü K1 34 14 34 18,4
355 3535 89 bü K1 34 14 34 19,2
400 3535 89 bü K1 34 14 34 21,0
450 3535 89 bü K1 34 14 34 25,0
500 3535 89 bü K1 34 14 34 27,0
560 3535 89 bü K1 34 14 34 33,2
630 3535 89 bü K1 34 14 34 36,0
710 3535 89 bü K1 32 18 32 42,0
800 4040 102 bü K1 32 18 32 53,5
900 4040 102 bü K1 32 18 32 62,0
1000 4040 102 bü K1 28 26 28 68,0
1120 4040 102 bü K1 28 26 28 93,0
1250 4545 114 bü K1 27 28 27 114,5
Zeichnung K3 Zeichnung K4 Zeichnung K2 Zeichnung K2a Zeichnung K1
5xSPB (b2 = 101mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
125 2012 32 rü69 K3 69 - - 4,2
132 2517 45 rü56 K3 56 - - 4,4
140 2517 45 rü28 K4 28 - 28 4,8
150 2517 45 rü28 K4 28 - 28 5,4
160 2517 45 rü28 K2 28 - 28 6,2
170 3020 52 bü K2 - - 49 7,1
180 3020 52 bü K2 - - 49 7,5
190 3020 52 bü K2 - - 49 8,5
200 3020 52 bü K2 - - 49 9,6
212 3020 52 bü K2 - - 49 11,5
224 3020 52 bü K2 - - 49 13,0
236 3535 89 bü K2 - - 12 16,2
250 3535 89 bü K2 - - 12 17,2
280 3535 89 bü K2a 43 15 43 18,5
300 3535 89 bü K2a 43,5 14 43,5 19,0
315 3535 89 bü K2a 42,5 16 42,5 19,5
335 3535 89 bü K2a 42,5 16 42,5 20,4
355 3535 89 bü K2a 42,5 16 42,5 21,5
400 3535 89 bü K2a 41,5 18 41,5 24,5
450 3535 89 bü K2a 41,5 18 41,5 29,0
500 3535 89 bü K2a 41,5 18 41,5 31,5
560 4040 102 bü K1 41,5 18 41,5 36,0
630 4040 102 bü K1 40,5 20 40,5 48,5
710 4040 102 bü K1 38,5 24 38,5 52,0
800 4040 102 bü K1 40,5 20 40,5 56,2
900 4545 114 bü K1 39,5 22 39,5 76,0
1000 4545 114 bü K1 39,5 22 39,5 85,3
1120 4545 114 bü K1 38,5 26 36,5 100,0
1250 5050 127 bü K1 38,5 26 36,5 150,7
Zeichnung K4 Zeichnung K2 Zeichnung K2a
6xSPB (b2 = 120mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
140 2517 45 rü37,5 K4 37,5 - 37,5 5,8
150 2517 45 rü37,5 K4 37,5 - 37,5 6,8
160 3020 52 rü34 K4 34 - 34 6,9
170 3020 52 rü34 K4 34 - 34 8,1
180 3020 52 rü34 K4 34 - 34 8,2
190 3020 52 rü34 K4 34 - 34 9,7
200 3020 52 rü34 K4 34 - 34 10,5
212 3535 89 bü K2 - - 31 14,5
224 3535 89 bü K2 - - 31 17,5
236 3535 89 bü K2 - - 31 20,0
250 3535 89 bü K2 - - 31 21,5
280 3535 89 bü K2a 52 16 52 22,1
300 3535 89 bü K2a 52 16 52 23,5
315 3535 89 bü K2a 52 16 52 24,6
335 3535 89 bü K2a 52 16 52 26,3
355 3535 89 bü K2a 52 16 52 28,4
400 3535 89 bü K2a 52 18 50 32,9
450 4040 102 bü K2a 50 20 50 36,5
500 4040 102 bü K2a 51 18 51 40,0
560 4040 102 bü K2a 51 18 51 47,5
630 4040 102 bü K2a 50 20 50 55,0
710 4545 114 bü K2a 49 22 49 62,5
800 4545 114 bü K2a 49 22 49 71,0
900 4545 114 bü K2a 49 22 49 83,7
1000 4545 114 bü K2a 47 26 47 100,4
1120 5050 127 bü K2a 47 26 47 121,0
1250 5050 127 bü K2a 48 24 48 136,0
Zeichnung K4 Zeichnung K2 Zeichnung K2a
8xSPB (b2 = 158mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
160 3030 77 rü41 K4 40,5 - 40,5 11,6
170 3030 77 rü41 K4 40,5 - 40,5 12,5
180 3030 77 rü41 K4 40,5 - 40,5 13,7
190 3030 77 rü41 K4 40,5 - 40,5 15,6
200 3535 89 bü K2 - - 69 17,6
212 3535 89 bü K2 - - 69 20,5
224 3535 89 bü K2 - - 69 22,5
236 3535 89 bü K2 - - 69 24,0
250 3535 89 bü K2 - - 69 26,5
280 3535 89 bü K2a 65 18 75 28,0
300 3535 89 bü K2a 65 18 75 30,1
315 3535 89 bü K2a 65 18 75 31,2
335 3535 89 bü K2a 65 18 75 33,5
355 3535 89 bü K2a 65 18 75 35,7
400 4040 102 bü K2a 66 20 72 37,0
450 4040 102 bü K2a 69 20 69 42,0
500 4040 102 bü K2a 69 20 69 46,5
560 4545 114 bü K2a 68 22 68 58,0
630 4545 114 bü K2a 68 22 68 64,0
710 4545 114 bü K2a 67 24 67 72,8
800 4545 114 bü K2a 66 26 66 92,0
900 4545 114 bü K2a 67 24 67 115,0
1000 5050 127 bü K2a 63 30 65 140,0
1120 5050 127 bü K2a 67 24 67 134,0
1250 5050 127 bü K2a 64 30 64 204,0
Zeichnung K2 Zeichnung K2a
10xSPB (b2 = 196mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
224 3535 89 bü K2 - - 107 22,5
236 3535 89 bü K2 - - 107 25,0
250 3535 89 bü K2 - - 107 29,0
280 3535 89 bü K2a 65 18 113 31,5
300 3535 89 bü K2a 65 18 113 33,0
315 3535 89 bü K2a 65 18 113 35,0
335 4040 102 bü K2a 66 20 110 37,0
355 4040 102 bü K2a 66 20 110 38,5
400 4040 102 bü K2a 66 20 110 40,5
450 4545 114 bü K2a 75 22 99 53,5
500 4545 114 bü K2a 75 22 99 58,0
560 4545 114 bü K2a 74 24 98 64,5
630 4545 114 bü K2a 80 24 92 72,0
710 4545 114 bü K2a 74 24 98 82,4
800 4545 114 bü K2a 72 28 96 103,0
900 5050 127 bü K2a 87 24 75 131,5
1000 5050 127 bü K2a 80 30 86 153,0
1120 5050 127 bü K2a 80 30 86 180,0
1250 5050 127 bü K2a 81 34 81 225,5
Zeichnung K2 Zeichnung K2a Zeichnung K1
3xSPC (b2 = 85mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
200 2517 45 bü K2 - - 40 10,2
212 2517 45 bü K2a 15 30 40 11,0
224 3020 52 bü K2 - - 33 12,0
236 3020 52 bü K2 15 30 40 13,0
250 3020 52 bü K1 29 18 38 15,5
265 3535 89 bü K1 - 74 15 17,2
280 3535 89 bü K1 33,5 18 33,5 19,4
300 3535 89 bü K1 33,5 18 33,5 22,6
315 3535 89 bü K1 33,5 16 35,5 21,5
335 3535 89 bü K1 34,5 16 34,5 23,5
355 3535 89 bü K1 35,5 14 35,5 24,8
375 3535 89 bü K1 34.5 16 34,5 25,5
400 3535 89 bü K1 34,5 16 34,5 26,4
425 3535 89 bü K1 34,5 16 34,5 27,0
450 3535 89 bü K1 33,5 18 33,5 28,6
475 3535 89 bü K1 33,5 18 33,5 30,0
500 3535 89 bü K1 33,5 18 33,5 31,9
530 3535 89 bü K1 32,5 20 32,5 34,5
560 3535 89 bü K1 32,5 20 32,5 37,0
630 4040 102 bü K1 32,5 20 32,5 44,5
710 4040 102 bü K1 32,5 20 32,5 54,2
800 4545 114 bü K1 31,5 22 31,5 65,0
1000 5050 127 bü K1 29,5 26 29,5 93,0
Zeichnung K4 Zeichnung K2 Zeichnung K2a Zeichnung K1
4xSPC (b2 = 110,5mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
200 3020 52 rü30 K4 30 - 28,5 12,5
212 3020 52 rü30 K4 30 - 28,5 13,5
224 3535 89 bü K2 - - 21,5 15,0
236 3535 89 bü K2 - - 21,5 18,2
250 3535 89 bü K2 - - 21,5 21,7
265 3535 89 bü K2 - - 21,5 23,0
280 3535 89 bü K2a 46 18,5 46 24,1
300 3535 89 bü K2a 45 14 51,5 25,0
315 3535 89 bü K2a 46 16 48,5 26,4
335 3535 89 bü K2a 46,5 18 46 27,5
355 3535 89 bü K2a 47 14 49,5 29,3
375 3535 89 bü K2a 47 14 49,5 31,0
400 3535 89 bü K2a 46,5 18 46 32,8
425 3535 89 bü K2a 46,5 18 46 33,4
450 3535 89 bü K2a 47 18 45,5 36,8
475 3535 89 bü K2a 47 18 45,5 38,0
500 3535 89 bü K2a 47 18 45,5 40,0
530 4040 102 bü K2a 45,5 20 45 45,0
560 4040 102 bü K2a 45,5 20 45 50,0
630 4545 114 bü K1 44 22 44,5 58,0
710 4545 114 bü K1 43,5 24 43 64,0
800 5050 127 bü K1 43 24 43,5 76,5
1000 5050 127 bü K1 42,5 26 42 105,0
1250 5050 127 bü K1 42,5 26 42 178,0
Zeichnung K4 Zeichnung K2 Zeichnung K2a
5xSPC (b2 = 136mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
200 3535 89 rü16 K4 16 - 31 14,7
212 3535 89 rü16 K4 16 - 31 15,0
224 3535 89 bü K2 - - 47 17,2
236 3535 89 bü K2 - - 47 20,2
250 3535 89 bü K2 - - 47 23,5
265 3535 89 bü K2 - - 47 25,5
280 3535 89 bü K2a 58 20 58 27,2
300 3535 89 bü K2a 58 20 58 28,5
315 3535 89 bü K2a 60 16 60 29,5
335 3535 89 bü K2a 60 16 60 31,0
355 3535 89 bü K2a 59 18 59 33,5
375 3535 89 bü K2a 59 18 59 36,0
400 3535 89 bü K2a 59 18 59 37,0
425 3535 89 bü K2a 59 18 59 43,0
450 4040 102 bü K2a 59 18 59 46,0
475 4040 102 bü K2a 59 18 59 50,3
500 4040 102 bü K2a 59 18 59 54,0
530 4545 114 bü K2a 58 20 58 57,5
560 4545 114 bü K2a 57 22 57 61,0
630 5050 127 bü K2a 56 24 56 75,0
710 5050 127 bü K2a 56 24 56 79,0
800 5050 127 bü K2a 55 26 56 96,5
1000 5050 127 bü K2a 53 30 53 139,0
1250 5050 127 bü K2a 53 30 53 200,0
Zeichnung K4 Zeichnung K2 Zeichnung K2a
6xSPC (b2 = 161,5mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
200 3535 89 rü36 K4 36 - 36,5 17,5
212 3535 89 rü36 K4 36 - 36,5 19,0
224 3535 89 bü K2 - - 72,5 21,0
236 3535 89 bü K2 - - 72,5 23,0
250 3535 89 bü K2 - - 72,5 26,0
265 3535 89 bü K2 - - 72,5 27,0
280 3535 89 bü K2a 56 18 87,5 29,0
300 3535 89 bü K2a 55 18 88,5 31,5
315 3535 89 bü K2a 57 18 86,5 33,2
335 3535 89 bü K2a 56 18 87,5 35,0
355 3535 89 bü K2a 58 18 85,5 37,0
375 4040 102 bü K2a 69 18 74,5 42,5
400 4040 102 bü K2a 71 18 72,5 47,5
425 4040 102 bü K2a 70 20 71,5 55,6
450 4545 114 bü K2a 70,5 20 71 62,5
475 4545 114 bü K2a 70,5 20 71 65,0
500 4545 114 bü K2a 70,5 20 71 68,2
530 5050 127 bü K2a 70 22 69,5 73,0
560 5050 127 bü K2a 70 22 69,5 86,0
630 5050 127 bü K2a 69 24 68,5 96,0
710 5050 127 bü K2a 67,5 26 68 102,0
800 5050 127 bü K2a 67,5 26 68 120,0
1000 5050 127 bü K2a 66,5 30 65 160,0
1250 5050 127 bü K2a 66 30 65,5 232,7
Zeichnung K2 Zeichnung K2a
8xSPC (b2 = 212,5mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
224 3535 89 bü K2 - - 123,5 25,0
236 3535 89 bü K2 - - 123,5 27,0
250 3535 89 bü K2 - - 123,5 30,5
265 3535 89 bü K2 - - 123,5 34,5
280 3535 89 bü K2a 56 23 133 38,5
300 4040 102 bü K2 - - 110,5 47,5
315 4040 102 bü K2a 67 18 127,5 51,0
335 4040 102 bü K2a 68 18 126,5 44,5
355 4040 102 bü K2a 71 18 123,5 57,0
375 4545 114 bü K2a 78 20 114,5 62,0
400 4545 114 bü K2a 88 20 104,5 66,5
425 4545 114 bü K2a 75 22 115,5 75,0
450 5050 127 bü K2a 95,5 22 95 80,5
475 5050 127 bü K2a 95,5 22 95 85,5
500 5050 127 bü K2a 95,5 22 95 90,2
530 5050 127 bü K2a 95,5 22 95 92,5
560 5050 127 bü K2a 86 22 104,5 109,0
630 5050 127 bü K2a 85 24 103,5 120,2
710 5050 127 bü K2a 93 26 93,5 124,7
800 5050 127 bü K2a 89 30 93,5 148,0
1000 5050 127 bü K2a 85 30 97,5 188,2
1250 5050 127 bü K2a 61,5 35 116 260,0
Zeichnung K4 Zeichnung K4a
10xSPC (b2 = 263,5mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
250 4040 102 rü50 K4 50 - 111,5 39,6
265 4040 102 rü50 K4 50 - 111,5 44,0
280 4040 102 rü50 K4 50 - 111,5 51,4
300 4545 115 rü50 K4 50 - 97,5 57,9
315 4545 115 rü50 K4 50 - 97,5 72,0
335 4545 115 rü50 K4 50 - 97,5 76,5
355 4545 115 rü50 K4 50 - 97,5 83,4
375 4545 114 rü50 K4 50 - 99,5 87,5
400 5050 127 rü50 K4a 121 22 120,5 80,5
425 5050 127 rü50 K4a 119,5 24 120 95,6
450 5050 127 rü50 K4a 120 26 117,5 100,9
475 5050 127 rü50 K4a 120 26 117,5 98,4
500 5050 127 rü50 K4a 120 26 117,5 114,0
530 5050 127 rü50 K4a 120 26 117,5 120,0
560 5050 127 rü50 K4a 120 26 117,5 125,0
630 5050 127 rü50 K4a 116 30 117,5 145,0
710 5050 127 rü50 K4a 134 30 99,5 165,0
800 5050 127 rü50 K4a 115 32 116,5 182,0
1000 5050 127 rü50 K4a 114 35 114,5 240,0
1250 5050 127 rü50 K4a 117 35 111,5 280,0
Zeichnung K4 Zeichnung K4a
12xSPC (b2 = 314,5mm)
Wirk-Ø
(mm)		 Buchsen
Nummer		 Nabenlänge Zeichnung S T U Gewicht
(kg)
I L
315 5050 127 rü50 K4 50 - 137,5 68,6
335 5050 127 rü50 K4 50 - 137,5 82,0
355 5050 127 rü50 K4 50 - 137,5 86,0
375 5050 127 rü50 K4 50 - 137,5 92,0
400 5050 127 rü50 K4a 121 22 171,5 97,5
425 5050 127 rü50 K4a 119,5 24 171 100,0
450 5050 127 rü50 K4a 119,5 24 171 113,0
475 5050 127 rü50 K4a 120 26 168,5 120,0
500 5050 127 rü50 K4a 120 26 168,5 127,0
530 5050 127 rü50 K4a 120 26 168,5 140,0
560 5050 127 rü50 K4a 120 26 168,5 145,0
630 5050 127 rü50 K4a 115 32 167,5 160,0
710 5050 127 rü50 K4a 134 30 150,5 170,0
800 5050 127 rü50 K4a 115 32 167,5 220,0
1000 5050 127 rü50 K4a 114 35 165,5 270,0
1250 5050 127 rü50 K4a 118 35 161,5 310,0

Neben einem breiten Standardprogramm von Antriebskomponenten fertigen wir hochpräzise Zeichnungsteile sowie kundenspezifische Sondergetriebe. Das Leistungsangebot unserer Produkte reicht von der Fertigung mechanischer Bearbeitungs- und Verzahnungsteile, bis hin zur Montage von fertigen Systemen und Baugruppen.

Die richtige Montage

Ein nicht paralleler Einbau der Riemen kann zu einer beträchtlichen Winkelabweichung führen, welche die Leistungsübertragung und Lebensdauer beeinträchtigen kann.

Die richtige Montage

Die richtige Vorspannung

Die richtige Vorspannung dieser Riemen ist die niedrigste Vorspannung bei der der Riemen noch nicht durchrutscht. Sie sollte nach den ersten 24-48 Betriebsstunden geprüft werden. Der Riemen darf nicht überspannt werden und sollte daher nur beim Durchrutschen nachgespannt werden.

Fehlerursachen und Korrekturmaßnahmen entnehmen Sie bitte dem nachfolgenden Dokument:

Fehlersuche für Kraftübertragungsprodukte
