SUPERTORQUE Zahnriemen (STD Profil) aus Chloroprene haben einen hochfesten und längenkonstanten Glasfaserzugstrang. Zur Optimierung des Geradelaufverhaltens werden standardmäßig gegenläufig gezwirnte Zugstränge verwendet. Durch eine Vorbehandlung der Cordfäden wird eine ausgezeichnete Biegewechselfestigkeit und hohe Haftung mit den Polychloroprene- Gummimischungen, des Riemenrückens und der Riemenzähne garantiert. Das hochabriebfeste Polyamidgewebe auf dem Riemenzahn, das nach einer kurzen Einlaufzeit hochglänzend wird und einen niedrigen Reibwiderstand garantiert, dient der optimalen Leistungsübertragung mit geringen Reibungsverlusten.

Durch die besondere Auswahl der Werkstoffe sind Super-Torque-Zahnriemen standardmäßig

  1. elektrostatisch leitfähig
  2. tropenbeständig
  3. temperaturbeständig von -40°C bis +100°C
  4. ozonbeständig
  5. witterungsbeständig
  6. bedingt ölbeständig
KK-Select download

SUPER-TORQUE ZAHNRIEMEN mit der vorteilhaften Zahngeometrie

  1. kreisrunde Flanken garantieren einen zwangsfreien Zahneingriff
  2. großes Zahnvolumen und 50 % mehr Zähne im Eingriff als der vergleichbare Normzahnriemen
  3. reduzierte Abscherkräfte durch gleichmäßigere Spannungsverteilung im Zahn
  4. hohes Überspringmoment und überlegene Laufruhe
  5. eine nahezu spielfreie Kraftübertragung mit SE-verzahnten Scheiben

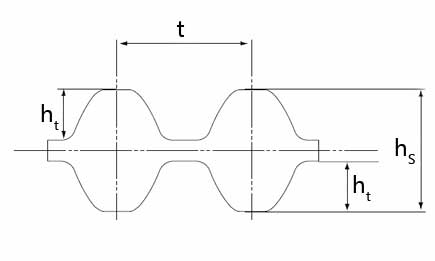

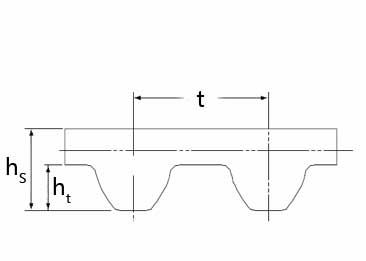

SUPER-TORQUE ZAHNRIEMEN mit der vorteilhaften Zahngeometrie SUPER-TORQUE ZAHNRIEMEN mit der vorteilhaften Zahngeometrie
Model t ht hS
S2M 2.00 1.36 0.76
S3M 3.00 1.14 1.94
DS3M 3.00 1.14 3.04
S5M 5.00 1.91 3.41
DS5M 5.00 1.91 4.78
S8M 8.00 3.05 5.30
DS8M 8.00 3.05 7.47
S14M 14.00 5.30 10.20
DS14M 14.00 5.30 13.39
  1. Größeres Leistungsvermögen
  2. Reduzierte Antriebsbreite
  3. weniger Antriebsgeräusch

Bare Back Gewebe auf den Zähnen

Seit Juni 2009 liefern wir standardmäßig alle Riemen der Teilung S2M bis S5M mit einer sogenannten Bare Back Beschichtung auf dem Riemenzahn aus. Diese Beschichtung ist ein hochfestes Baumwollgewebe, welches im Produktionsprozeß nicht vollständig mit Gummi durchtränkt wird und somit keinen Abrieb auf der Laufseite des Riemens entsteht. "Clean Zahnriemen"

Die Vorteile sind:

  1. Hohe Verschleißfestigkeit
  2. Hervorragende Leistungsübertragung
  3. Geringere Geräuschentwicklung
  4. Sehr geringer Abrieb
  5. Guter Schutz gegen Feuchtigkeit und Hitze

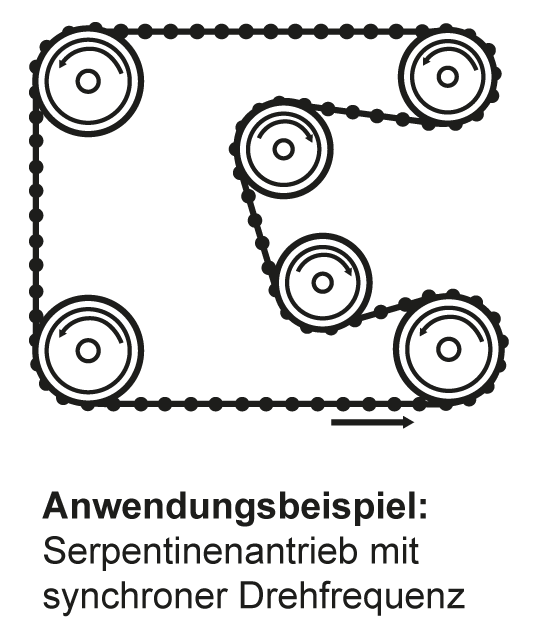

Doppelverzahnte SUPER-TORQUE Zahnriemen

  1. 100 % Leistungsübertragung auf beiden Seiten
    Innen- und Außenzähne mit der scher- und abriebfesten Nylongewebe_Armierung
  2. Hohe Flexibilität für kleinste Scheiben-Durchmesser
    Zähne der Innenseite liegen den Außenzähnen direkt gegenüber
  3. Positive Eigenschaften für eine lange Lebensdauer
    gleiche Werkstoffe wie der Super-Torque-Zahnriemen mit Einfachverzahnung
Doppelverzahnte SUPER-TORQUE Zahnriemen Doppelverzahnte SUPER-TORQUE Zahnriemen

Technische Tabellen

In den nachfolgenden Tabellen werden weitere technische Daten für Standard und auch Sonderriemen aufgeführt.

Zahnteilung Dicke zwischen den Zähnen (mm)
S8M 11,1 ± 1,0
S14M 20,0 ± 1,0
S2M S3M S5M S8M S14M
Sonder- bzw. Zwischenbreiten X X X X X
Endlose Sonderlängen bis 10.000 mm X X
Endlose Sonderlängen bis 20.000 mm (gespleisst) X X
Endliche Sonderlängen, Rollenware (s.Tabelle Rollenlänge) X X X X X
Geschliffener Riemenrücken, Toleranz ± 0,2 mm X X X X
Verstärkter Riemenrücken (s. Tabelle Riemenrücken) X X
Bare Back (Gewebe ohne Gummi-Imprägnierung) X X X X X
Aramidcord-Zugstrang X X X X
Besonders abriebfester Riemenrücken X X
Wärmebeständig bis +120°C Umgebungstemperatur X X X X X
Kältebeständig bis -45°C Umgebungstemperatur X X X X X
Elektrisch leitfähig; Ableitwiderstand kleiner/gleich 3 k-Ohm X X X
Besonders ölbeständig X X X X
Einfachverzahnung Gewicht g/100 cm2 Doppelverzahnung Gewicht g/100 cm2
S2M 13.4
S3M 22.0 DS3M 25.0
S5M 36.7 DS5M 42.3
S8M 53.1 DS8M 60.4
S14M 106.0 DS14M 114.6

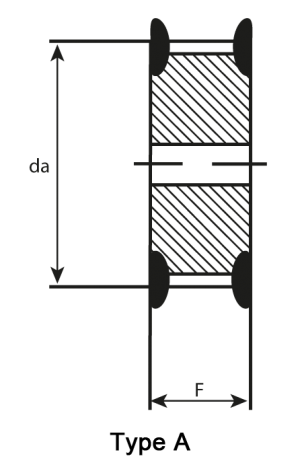

Außendurchmesser da
mm		 Zulässige Abweichung des Zahnabstands (mm)
zwischen zwei
aufeinander-
folgenden Zähnen		 Summe
innerhalb eines
90°-Bogens
> 50 ≤ 100 0,03 0,10
> 100 ≤ 175 0,03 0,13
> 175 ≤ 300 0,03 0,15
> 300 ≤ 500 0,03 0,18
> 500 0,03 0,20

Bestellbezeichnung Super-Torque

Bei Doppelverzahnten Zahnriemen lautet die Bestellbezeichnung z.B. DS8M !

Bestellbezeichnung Super-Torque

Der überwiegende Teil der Antriebe im allgemeinen Maschinenbau lässt sich mit der Standard-Riemenkonstruktion zuverlässig gestalten. Der Polychloroprene-Kunstkautschuk verfügt über ausgezeichnete Eigenschaften, so dass nur in wenigen Ausnahmefällen Sonderqualitäten notwendig sein werden.

Die Liste der lieferbaren Riemenlängen wird bedarfsbedingt laufend erweitert, daher fragen Sie bei Bedarf bitte nach. Zwischenbreiten, abweichend vom Standardprogramm, sind für alle Riementeilungen ab Lager lieferbar.

S2M (2mm)   S2M
Riemenbreiten-Code
mm
Riemenbezeichnung
Teilung - Länge		 Zähnezahl Riemenbezeichnung
Teilung - Länge		 Zähnezahl

  40
S2M 66 33 S2M 306 153   60
S2M 76 38 S2M 308 154   100
S2M 78 39 S2M 310 155
S2M 80 40 S2M 312 156
S2M 84 42 S2M 314 157
S2M 88 44 S2M 316 158
S2M 90 45 S2M 318 159
S2M 100 50 S2M 320 160
S2M 112 56 S2M 324 162
S2M 116 58 S2M 326 163
S2M 118 59 S2M 328 164
S2M 122 61 S2M 334 167
S2M 124 62 S2M 338 169
S2M 126 63 S2M 340 170
S2M 128 64 S2M 342 171
S2M 130 65 S2M 344 172
S2M 132 66 S2M 346 173
S2M 134 67 S2M 350 175
S2M 138 69 S2M 354 177
S2M 140 70 S2M 360 180
S2M 142 71 S2M 370 185
S2M 144 72 S2M 372 186
S2M 148 74 S2M 374 187
S2M 152 76 S2M 376 188
S2M 156 78 S2M 380 190
S2M 160 80 S2M 390 195
S2M 164 82 S2M 396 198
S2M 166 83 S2M 400 200
S2M 168 84 S2M 408 204
S2M 172 86 S2M 410 205
S2M 174 87 S2M 426 213
S2M 176 88 S2M 430 215
S2M 178 89 S2M 434 217
S2M 180 90 S2M 436 218
S2M 186 93 S2M 440 220
S2M 190 95 S2M 444 222
S2M 192 96 S2M 448 224
S2M 200 100 S2M 452 226
S2M 204 102 S2M 460 230
S2M 206 103 S2M 468 234
S2M 208 104 S2M 474 237
S2M 212 106 S2M 480 240
S2M 214 107 S2M 494 247
S2M 220 110 S2M 500 250
S2M 224 112 S2M 520 260
S2M 230 115 S2M 530 265
S2M 232 116 S2M 550 275
S2M 236 118 S2M 560 280
S2M 244 122 S2M 572 286
S2M 246 123 S2M 586 293
S2M 248 124 S2M 594 297
S2M 250 125 S2M 600 300
S2M 252 126 S2M 630 315
S2M 254 127 S2M 638 319
S2M 256 128 S2M 648 324
S2M 258 129 S2M 660 330
S2M 262 131 S2M 672 336
S2M 264 132 S2M 694 347
S2M 266 133 S2M 710 355
S2M 268 134 S2M 752 376
S2M 270 135 S2M 800 400
S2M 272 136 S2M 810 405
S2M 274 137 S2M 826 413
S2M 276 138 S2M 856 428
S2M 278 139 S2M 862 431
S2M 280 140 S2M 866 433
S2M 286 143 S2M 900 450
S2M 288 144 S2M 910 455
S2M 290 145 S2M 976 488
S2M 292 146 S2M 984 492
S2M 296 148 S2M 1016 508
S2M 300 150 S2M 1666 533
S2M 302 151 S2M 1196 598
S2M 304 152 S2M 1420 710
S3M (3mm)   S3M
Riemenbreiten-Code
mm
Riemenbezeichnung
Teilung - Länge		 Zähnezahl Riemenbezeichnung
Teilung - Länge		 Zähnezahl

  60
S3M 120 40 S3M 486 162   100
S3M 123 41 S3M 492 164   150
S3M 129 43 S3M 501 167
S3M 141 47 S3M 507 169
S3M 144 48 S3M 510 170
S3M 150 50 S3M 513 171
S3M 162 54 S3M 516 172
S3M 174 58 S3M 519 173
S3M 177 59 S3M 522 174
S3M 180 60 S3M 525 175
S3M 186 62 S3M 537 179
S3M 189 63 S3M 540 180
S3M 192 64 S3M 543 181
S3M 201 67 S3M 549 183
S3M 207 69 S3M 564 188
S3M 210 70 S3M 573 191
S3M 213 71 S3M 579 193
S3M 219 73 S3M 591 197
S3M 222 74 S3M 597 199
S3M 225 75 S3M 609 203
S3M 234 78 S3M 612 204
S3M 237 79 S3M 633 211
S3M 246 82 S3M 648 216
S3M 252 84 S3M 660 220
S3M 255 85 S3M 663 221
S3M 264 88 S3M 666 222
S3M 267 89 S3M 681 227
S3M 273 91 S3M 699 233
S3M 276 92 S3M 720 240
S3M 279 93 S3M 741 247
S3M 282 94 S3M 750 250
S3M 285 95 S3M 756 252
S3M 288 96 S3M 759 253
S3M 291 97 S3M 765 255
S3M 300 100 S3M 774 258
S3M 312 104 S3M 789 263
S3M 315 105 S3M 804 268
S3M 318 106 S3M 810 270
S3M 327 109 S3M 819 273
S3M 333 111 S3M 825 275
S3M 339 113 S3M 852 284
S3M 351 117 S3M 858 286
S3M 354 118 S3M 882 294
S3M 363 121 S3M 888 296
S3M 369 123 S3M 894 298
S3M 375 125 S3M 900 300
S3M 384 128 S3M 909 303
S3M 387 129 S3M 918 306
S3M 396 132 S3M 927 309
S3M 405 135 S3M 999 333
S3M 408 136 S3M 1005 335
S3M 420 140 S3M 1035 345
S3M 423 141 S3M 1050 350
S3M 426 142 S3M 1080 360
S3M 432 144 S3M 1119 373
S3M 444 148 S3M 1221 407
S3M 453 151 S3M 1245 415
S3M 456 152 S3M 1290 430
S3M 459 153 S3M 1680 560
S3M 474 158 S3M 1788 596
S3M 480 160 S3M 2100 700
S5M (5mm)   S5M
Riemenbreiten-Code
mm
Riemenbezeichnung
Teilung - Länge		 Riemenbezeichnung
Doppelverzahnung		 Zähnezahl

  100
S 5M 225 45   150
S 5M 255 51   250
S 5M 260 52
S 5M 295 59
S 5M 300 60
S 5M 305 61
S 5M 320 64
S 5M 325 65
S 5M 350 70
S 5M 375 75
S 5M 400 DS 5M 400 80
S 5M 425 DS 5M 425 85
S 5M 435 DS 5M 435 87
S 5M 450 DS 5M 450 90
S 5M 475 DS 5M 475 95
S 5M 490 DS 5M 490 98
S 5M 500 DS 5M 500 100
S 5M 520 DS 5M 520 104
S 5M 525 DS 5M 525 105
S 5M 550 DS 5M 550 110
S 5M 560 DS 5M 560 112
S 5M 570 DS 5M 570 115
S 5M 590 DS 5M 590 118
S 5M 600 DS 5M 600 120
S 5M 625 DS 5M 625 125
S 5M 650 DS 5M 650 130
S 5M 665 DS 5M 665 133
S 5M 670 DS 5M 670 134
S 5M 675 DS 5M 675 135
S 5M 690 DS 5M 690 138
S 5M 695 DS 5M 695 139
S 5M 700 DS 5M 700 140
S 5M 710 DS 5M 710 142
S 5M 725 DS 5M 725 145
S 5M 730 DS 5M 730 146
S 5M 740 DS 5M 740 148
S 5M 750 DS 5M 750 150
S 5M 765 DS 5M 765 153
S 5M 780 DS 5M 780 156
S 5M 800 DS 5M 800 160
S 5M 830 DS 5M 830 166
S 5M 845 DS 5M 845 169
S 5M 850 DS 5M 850 170
S 5M 900 DS 5M 900 180
S 5M 950 DS 5M 950 190
S 5M 975 DS 5M 975 195
S 5M 1000 DS 5M 1000 200
S 5M 1025 DS 5M 1025 205
S 5M 1050 DS 5M 1050 210
S 5M 1055 DS 5M 1055 211
S 5M 1085 DS 5M 1085 217
S 5M 1105 DS 5M 1105 221
S 5M 1115 DS 5M 1115 223
S 5M 1125 DS 5M 1125 225
S 5M 1135 DS 5M 1135 227
S 5M 1145 DS 5M 1145 229
S 5M 1160 DS 5M 1160 232
S 5M 1165 DS 5M 1165 233
S 5M 1195 DS 5M 1195 239
S 5M 1225 DS 5M 1225 245
S 5M 1270 DS 5M 1270 254
S 5M 1295 DS 5M 1295 259
S 5M 1350 DS 5M 1350 270
S 5M 1420 DS 5M 1420 284
S 5M 1530 DS 5M 1530 306
S 5M 1595 DS 5M 1595 319
S 5M 1605 DS 5M 1605 321
S 5M 1800 DS 5M 1800 360
S 5M 2000 DS 5M 2000 400
S 5M 2525 DS 5M 2525 505
S8M (8mm)   S8M
Riemenbreiten-Code
mm
Riemenbezeichnung
Teilung - Länge		 Riemenbezeichnung
Doppelverzahnung		 Zähnezahl

  150
S 8M 376 47   250
S 8M 400 50   400
S 8M 440 55   600
S 8M 480 DS 8M 480 60
S 8M 496 DS 8M 496 62
S 8M 512 DS 8M 512 64
S 8M 520 DS 8M 520 65
S 8M 528 DS 8M 528 66
S 8M 560 DS 8M 560 70
S 8M 584 DS 8M 584 73
S 8M 600 DS 8M 600 75
S 8M 632 DS 8M 632 79
S 8M 656 DS 8M 656 82
S 8M 712 DS 8M 712 89
S 8M 720 DS 8M 720 90
S 8M 760 DS 8M 760 95
S 8M 800 DS 8M 800 100
S 8M 824 DS 8M 824 103
S 8M 840 DS 8M 840 105
S 8M 848 DS 8M 848 106
S 8M 880 DS 8M 880 110
S 8M 896 DS 8M 896 112
S 8M 920 DS 8M 920 115
S 8M 944 DS 8M 944 118
S 8M 960 DS 8M 960 120
S 8M 976 DS 8M 976 122
S 8M 1000 DS 8M 1000 125
S 8M 1040 DS 8M 1040 130
S 8M 1056 DS 8M 1056 132
S 8M 1080 DS 8M 1080 135
S 8M 1120 DS 8M 1120 140
S 8M 1136 DS 8M 1136 142
S 8M 1160 DS 8M 1160 145
S 8M 1200 DS 8M 1200 150
S 8M 1248 DS 8M 1248 156
S 8M 1256 DS 8M 1256 157
S 8M 1280 DS 8M 1280 160
S 8M 1304 DS 8M 1304 163
S 8M 1320 DS 8M 1320 165
S 8M 1360 DS 8M 1360 170
S 8M 1400 DS 8M 1400 175
S 8M 1440 DS 8M 1440 180
S 8M 1480 DS 8M 1480 185
S 8M 1600 DS 8M 1600 200
S 8M 1648 DS 8M 1648 206
S 8M 1680 DS 8M 1680 210
S 8M 1696 DS 8M 1696 212
S 8M 1760 DS 8M 1760 220
S 8M 1776 DS 8M 1776 222
S 8M 1800 DS 8M 1800 225
S 8M 2000 DS 8M 2000 250
S 8M 2048 DS 8M 2048 256
S 8M 2240 DS 8M 2240 280
S 8M 2272 DS 8M 2272 284
S 8M 2304 DS 8M 2304 288
S 8M 2400 DS 8M 2400 300
S 8M 2496 DS 8M 2496 312
S 8M 2600 DS 8M 2600 325
S 8M 2800 DS 8M 2800 350
S 8M 3200 DS 8M 3200 400
S 8M 3272 DS 8M 3272 409
S 8M 3680 DS 8M 3680 460
S 8M 4400 DS 8M 4400 550
S14M (14mm)   S14M
Riemenbreiten-Code
mm
Riemenbezeichnung
Teilung - Länge		 Riemenbezeichnung
Doppelverzahnung		 Zähnezahl

  400
S 14M 1008 72   600
S 14M 1120 80   800
S 14M 1190 85   1000
S 14M 1246 89   1200
S 14M 1400 DS 14M 1400 100
S 14M 1540 DS 14M 1540 110
S 14M 1610 DS 14M 1610 115
S 14M 1750 DS 14M 1750 125
S 14M 1778 DS 14M 1778 127
S 14M 1806 DS 14M 1806 129
S 14M 1890 DS 14M 1890 135
S 14M 1932 DS 14M 1932 138
S 14M 2002 DS 14M 2002 143
S 14M 2100 DS 14M 2100 150
S 14M 2240 DS 14M 2240 160
S 14M 2310 DS 14M 2310 165
S 14M 2380 DS 14M 2380 170
S 14M 2450 DS 14M 2450 175
S 14M 2506 DS 14M 2506 179
S 14M 2590 DS 14M 2590 185
S 14M 2660 DS 14M 2660 190
S 14M 2800 DS 14M 2800 200
S 14M 3150 DS 14M 3150 225
S 14M 3500 DS 14M 3500 250
S 14M 3556 DS 14M 3556 254
S 14M 3850 DS 14M 3850 275
S 14M 4004 DS 14M 4004 286
S 14M 4508 DS 14M 4508 322
S 14M 5012 DS 14M 5012 358

Das Zahnprofil des Super-Torque Hochleistungszahnriemens ist eine patentierte Neuheit bei den Synchronriemen. Scheiben für den Super-Torque-Hochleistungszahnriemen unterscheiden sich deshalb in der Zahnlücke von den bisherigen Profilen.

Das Zahnlückenprofil gewährleistet durch seine besondere Formgebung ein optimales Eingriffsverhalten der Zahnriemenzähne. Die Tiefe der Zahnlücke ist geringer als die Zahnhöhe des Super-Torque-Hochleistungsriemens. In Kombination mit der bogenförmigen Überwölbung der Scheibenlücke werden die Spannungen über den Riemenzahn gleichmäßiger verteilt.

Zahnscheiben mit SE-Verzahnung

Für die Zahnriemenantriebe, die höchste Anforderungen an die Synchronität stellen, wie

  1. Roboter
  2. Handhabungsgeräte
  3. Vorschub bei Werkzeugmaschinen
  4. Druckmaschinen
  5. Schreibcomputer
  6. optische Lesegeräte

usw. empfehlen wir Zahnscheiben mit SE-Verzahnung. Die mt Spezialfräsern sehr präzise hergestellten Zahnlücken machen den Super-Torque-Zahnriemenantrieb nahezu spielfrei. Die SE-Verzahnung gibt es für die Standardprofile S2M, S3M, S4.5M, S5M, S8M und S14M.

Die nachfolgenden Skizzen mit Bemassungen stellen lediglich Zahnscheiben dar, welche an das Standardprogramm anderer Profile angepasst wurden!

Da es jedoch hierbei kein Lagerprogramm gibt, können Masse entweder dem HTD Standardprogramm entnommen oder diese, bei technischer Umsetzbarkeit, selbst gewählt werden!

Zeichnung A Zeichnung B Zeichnung C
Breitenkennzahl Riemenbreite mm Scheibenbreite (F) mm
0060 6,00 12,00
0100 10,00 16,00
0150 15,00 21,00



Scheibenkennzahl Wirkdurchmesser mm Außendurchmesser mm Ausführung
12S4,5M 17,19 16,43 A ∙ B
14S4,5M 20,05 19,29 A ∙ B
16S4,5M 22,92 22,16 A ∙ B
18S4,5M 25,78 25,02 A ∙ B
20S4,5M 28,65 27,89 A ∙ B
22S4,5M 31,51 30,75 A ∙ B
24S4,5M 34,38 33,62 A ∙ B
25S4,5M 35,81 35,05 A ∙ B
26S4,5M 37,24 36,48 A ∙ B
28S4,5M 40,11 39,35 A ∙ B
30S4,5M 42,97 42,21 A ∙ B
32S4,5M 45,84 45,07 A ∙ B
36S4,5M 51,57 50,80 A ∙ B
40S4,5M 57,30 56,53 A ∙ B
44S4,5M 63,03 62,26 A ∙ B
48S4,5M 68,75 67,99 C
50S4,5M 71,62 70,86 C
60S4,5M 85,94 85,18 C
72S4,5M 103,13 102,37 C
Zeichnung A Zeichnung B Zeichnung C
Breitenkennzahl Riemenbreite mm Scheibenbreite (F) mm
0150 15 24
0250 25 35
0400 40 51
0600 60 72



Scheibenkennzahl Wirkdurchmesser mm Außendurchmesser mm Ausführung
18S8M 45,84 44,46 A ∙ B
19S8M 48,38 47,01 A ∙ B
20S8M 50,93 49,56 A ∙ B
21S8M 53,48 52,10 A ∙ B
22S8M 56,02 54,65 A ∙ B
24S8M 61,12 59,74 A ∙ B
26S8M 66,21 64,84 A ∙ B
28S8M 71,30 69,93 A ∙ B
30S8M 76,39 75,02 A ∙ B
32S8M 81,49 80,12 A ∙ B
34S8M 86,58 85,21 A ∙ B
36S8M 91,67 90,30 A ∙ B
40S8M 101,86 100,49 A ∙ B
44S8M 112,05 110,67 A ∙ B
48S8M 122,23 120,86 A ∙ B
50S8M 127,32 125,95 A ∙ B
60S8M 152,79 151,42 A ∙ B
72S8M 183,35 181,97 C
84S8M 213,90 212,53 C
96S8M 244,46 343,09 C
120S8M 305,58 304,21 C
144S8M 366,69 365,32 C
Zeichnung A Zeichnung B Zeichnung C
Breitenkennzahl Riemenbreite mm Scheibenbreite (F) mm
0400 40 56
0600 60 77
0800 80 98
1000 100 119
1200 120 140



Scheibenkennzahl Wirkdurchmesser mm Außendurchmesser mm Ausführung
28S14M 124,78 121,98 A ∙ B
30S14M 133,69 130,90 A ∙ B
32S14M 142,60 139,81 A ∙ B
34S14M 151,52 148,72 A ∙ B
36S14M 160,43 157,63 A ∙ B
40S14M 178,25 175,46 A ∙ B
42S14M 187,17 184,37 A ∙ B
44S14M 196,08 193,28 A ∙ B
48S14M 213,90 211,11 A ∙ B
50S14M 222,82 220,02 A ∙ B
56S14M 249,55 246,76 A ∙ B
60S14M 267,38 264,59 C
64S14M 285,21 282,41 C
72S14M 320,86 318,06 C
84S14M 374,33 371,54 C
96S14M 427,81 425,01 C
120S14M 534,76 531,97 C
144S14M 641,71 638,92 C
Zeichnung A
Breitenkennzahl Riemenbreite mm Scheibenbreite (F) mm
0060 4 und 6 12
0100 10 16



Scheibenkennzahl Wirkdurchmesser mm Außendurchmesser mm Ausführung
14S2M 8,91 8,40 A
15S2M 9,55 9,04 A
16S2M 10,11 9,68 A
18S2M 11,46 10,95 A
20S2M 12,73 12,22 A
22S2M 14,01 13,50 A
24S2M 15,28 14,77 A
26S2M 16,55 16,04 A
28S2M 17,83 17,32 A
30S2M 19,10 18,59 A
32S2M 20,37 19,86 A
34S2M 21,65 21,14 A
36S2M 22,92 22,41 A
40S2M 25,46 24,96 A
44S2M 28,01 27,50 A
48S2M 30,56 30,05 A
50S2M 31,83 31,32 A
60S2M 38,20 37,69 A
Zeichnung A Zeichnung B
Breitenkennzahl Riemenbreite mm Scheibenbreite (F) mm
0060 6 12
0100 10 16
0150 15 21



Scheibenkennzahl Wirkdurchmesser mm Außendurchmesser mm Ausführung
14S3M 13,37 12,60 A
15S3M 14,32 13,56 A
16S3M 15,28 14,51 A
18S3M 17,19 16,42 A
20S3M 19,10 18,33 A
22S3M 21,01 20,24 A
24S3M 22,92 22,15 A
26S3M 24,83 24,06 A
28S3M 26,74 25,97 A
30S3M 28,65 27,88 A
32S3M 30,56 29,79 B
34S3M 32,47 31,70 B
36S3M 34,38 33,61 B
40S3M 38,20 37,43 B
44S3M 42,02 41,25 B
48S3M 45,84 45,07 B
50S3M 47,75 46,98 B
60S3M 57,30 56,53 B
Zeichnung A Zeichnung B
Breitenkennzahl Riemenbreite mm Scheibenbreite (F) mm
0100 10,00 16,00
0150 15,00 21,00
0250 25,00 32,00



Scheibenkennzahl Wirkdurchmesser mm Außendurchmesser mm Ausführung
14S5M 22,28 21,32 A
15S5M 23,87 22,91 A
16S5M 25,46 24,50 A
18S5M 28,65 27,69 A
20S5M 31,83 30,87 A
22S5M 35,01 34,05 B
24S5M 38,20 37,24 B
26S5M 41,38 40,42 B
28S5M 44,56 43,60 B
30S5M 47,75 46,79 B
32S5M 50,93 49,97 B
34S5M 54,11 53,15 B
36S5M 57,30 56,34 B
40S5M 63,66 62,70 B
44S5M 70,03 69,07 B
48S5M 76,39 75,43 B
60S5M 95,49 94,53 B

Das Zahnprofil des Super-Torque Hochleistungszahnriemens ist eine patentierte Neuheit bei den Synchronriemen. Scheiben für den Super-Torque-Hochleistungszahnriemen unterscheiden sich deshalb in der Zahnlücke von den bisherigen Profilen.

Das Zahnlückenprofil gewährleistet durch seine besondere Formgebung ein optimales Eingriffsverhalten der Zahnriemenzähne. Die Tiefe der Zahnlücke ist geringer als die Zahnhöhe des Super-Torque-Hochleistungsriemens. In Kombination mit der bogenförmigen Überwölbung der Scheibenlücke werden die Spannungen über den Riemenzahn gleichmäßiger verteilt.

Super-Torque-Hochleistungszahnriemen werden sehr präzise hergestellt. Die Fertigungstoleranzen für Länge, Breite und Dicke sind sehr klein und für eine wirtschaftliche Fertigung festgelegt. Falls engere Toleranzen unumgänglich sind, empfehlen wir, eine technische Beratung in Anspruch zu nehmen.

Zahnscheibenlückenprofile

Die Zahnlücken der Scheiben für Super-Torque-Zahnriemen müssen absolut teilungsgenau und in den empfohlenen Toleranzbereichen hergestellt werden. Nur die Einhaltung der Maße gewährleistet höchste Belastbarkeit und einen nahezu spielfreien Lauf der Super-Torque-Zahnriemen.

Zahnscheiben-Werkstoffe

Die unterschiedlichsten Werkstoffe, wie Sintermetall, Kunststoffe, Aluminium, Stahl, Grauguss und Stahlguss, können zur Herstellung von Zahnscheiben verwendet werden. Die Wahl des Werkstoffs richtet sich jedoch in erster Linie nach der vorhandenen Beanspruchung, wobei insbesondere auf eine ausreichende Verschleißfestigkeit zu achten ist.
Bei größerem Serienbedarf ist die Herstellung von Zahnscheiben im Vollformverfahren (Spritz- oder Druckguss) zweckmäßig.

Bordscheiben

Bordscheiben verhindern das Ablaufen von Zahnriemen. Es ist erforderlich, dass mindestens eine der Scheiben - aus Kostengründen meist die kleinere - mit 2 Bordscheiben versehen wird. Auch das wechselseitige Anbringen von je 1 Bordscheibe pro Zahnscheibe ist möglich. Bei Antrieben mit einem Achsabstand größer 8 mal dw sind je 2 Bordscheiben pro Zahnscheibe zu empfehlen.

Parallelität

Die Zähne sollen zur Achse der Bohrung parallel verlaufen mit einer Abweichung von höchstens 0,001 mm pro Millimeter der Breite.

Konizität

Die Konizität darf höchstens 0,001 mm je Millimeter in der Kopfbreite betragen und dabei die zulässige Durchmessertoleranz nicht überschreiten.

Oberflächengüte nach ISO R 468

Die Oberflächengüte darf den Wert Ra=3,2 µm Zahnflanken und -kopf nicht überschreiten.

Auswuchten

Bei allseitig bearbeiteten Zahnscheiben ist ein Auswuchten bis zu einer Umfangsgeschwindigkeit von 30 m/s in der Regel nicht erforderlich. Gussscheiben sind auch bei v < 30 m/s auszuwuchten.

Allgemein gilt:

  1. Auswuchten in einer Ebene, Gütestufe Q 16 nach VDI 2060 bei v = 30 m/s für dw>400 mm oder bei n = 1500 min-1 für dw 400 mm.
  2. Auswuchten in zwei Ebenen nach Empfehlung Q 6,3 bei v > 30 m/s oder bei v> 20 m/s bei einem Verhältnis von Wirkdurchmesser zu Zahnscheibenbreite < 4.

Das Auswuchten erfolgt an ungenuteten Zahnscheiben auf glattem Wuchtdorn.

Weitere Einzelheiten enthalten ISO 254 und VDI-Richtlinie 2060.

Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm)
12 17,19 16,43 42 60,16 59,40 72 103,13 102,37
13 18,62 17,86 43 61,59 60,83 73 104,56 103,80
14 20,05 19,29 44 63,03 62,26 74 106,00 105,24
15 21,49 20,72 45 64,46 63,70 75 107,43 106,67
16 22,92 22,16 46 65,89 65,13 76 108,86 108,10
17 24,35 23,59 47 67,32 66,56 77 110,29 109,53
18 25,78 25,02 48 68,75 67,99 78 111,73 110,96
19 27,22 26,45 49 70,19 69,43 79 113,16 112,40
20 28,65 27,89 50 71,62 70,86 80 114,59 113,83
21 30,08 29,32 51 73,05 72,29 81 116,02 115,26
22 31,51 30,75 52 74,48 73,72 82 117,46 116,69
23 32,95 32,18 53 75,92 75,15 93 118,89 118,13
24 34,38 33,62 54 77,35 76,59 84 120,32 119,56
25 35,81 35,05 55 78,78 78,02 85 121,75 120,99
26 37,24 36,48 56 80,21 79,45 86 123,19 122,42
27 38,67 37,91 57 81,65 80,88 87 124,62 123,86
28 40,11 39,35 58 83,08 82,32 88 126,05 125,29
29 41,54 40,78 59 84,51 83,75 89 127,48 126,72
30 42,97 42,21 60 85,94 85,18 90 128,92 128,15
31 44,40 43,64 61 87,38 86,61 91 130,35 129,59
32 45,84 45,07 62 88,81 88,05 92 131,78 131,02
33 47,27 46,51 63 90,24 89,48 93 133,21 132,45
34 48,70 47,94 64 91,67 90,91 94 134,65 133,88
35 50,13 49,37 65 93,11 92,34 95 136,08 135,32
36 51,57 50,80 66 94,54 93,78 96 137,51 136,75
37 53,00 52,24 67 95,97 95,21 97 138,94 138,18
38 54,43 53,67 68 97,40 96,64 98 140,37 139,61
39 55,86 55,10 69 98,84 98,07 99 141,81 141,05
40 57,30 56,53 70 100,27 99,51 100 143,24 142,48
41 58,73 57,97 71 101,70 100,94
Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm)
18 45,84 44,46 61 155,34 153,96 104 264,83 263,46
19 48,38 47,01 62 157,88 156,51 105 267,38 266,01
20 50,39 49,56 63 160,43 159,06 106 269,93 268,55
21 53,48 52,10 64 162,97 161,60 107 272,47 271,10
22 56,02 54,65 65 165,52 164,15 108 275,02 273,65
23 58,57 57,20 66 168,07 166,70 109 277,57 276,19
24 61,12 59,74 67 170,61 169,24 110 280,11 278,74
25 63,66 62,29 68 173,16 171,79 11 282,66 281,29
26 66,21 64,84 69 175,71 174,34 112 285,21 283,83
27 68,75 67,38 70 178,25 176,88 113 287,75 286,38
28 71,30 69,93 71 180,80 179,43 114 290,30 288,93
29 73,85 72,48 72 183,35 181,97 115 292,85 291,47
30 76,39 75,02 73 185,89 184,52 116 295,39 294,02
31 78,94 77,57 74 188,44 187,07 117 297,94 296,57
32 81,49 80,12 75 190,99 189,61 118 300,48 299,11
33 84,03 82,66 76 193,53 192,16 119 303,03 301,66
34 86,58 85,21 77 196,08 194,71 120 305,58 304,21
35 89,13 87,75 78 198,63 197,25 121 308,12 306,75
36 91,67 90,30 79 201,17 199,80 122 310,67 309,30
37 94,22 92,85 80 203,72 202,35 123 313,22 311,84
38 96,77 95,39 81 206,26 204,89 124 315,76 314,39
39 99,31 97,94 82 208,81 207,44 125 318,31 316,94
40 101,86 100,49 83 211,36 209,99 126 320,86 319,48
41 104,41 103,03 84 213,90 212,53 127 323,40 322,03
42 106,95 105,58 85 216,45 215,08 128 325,95 324,58
43 109,50 108,13 86 219,00 217,63 129 328,50 327,12
44 112,05 110,67 87 221,54 220,17 130 331,04 329,67
45 114,59 113,22 88 224,09 222,72 131 333,59 332,22
46 117,14 115,77 89 226,64 225,26 132 336,14 334,76
47 119,68 118,31 90 229,18 227,81 133 338,68 337,31
48 122,23 120,86 91 231,73 230,36 134 341,23 339,86
49 124,78 123,41 92 234,28 232,90 135 343,77 342,40
50 127,32 125,95 93 236,82 235,45 136 346,32 344,95
51 129,87 128,50 94 239,37 238,00 137 348,87 347,50
52 132,42 131,04 95 241,92 240,54 138 351,41 350,04
53 134,96 133,59 86 244,46 243,09 139 353,96 352,59
54 137,51 136,14 67 247,01 245,64 140 356,51 355,14
55 140,06 138,68 98 249,56 248,18 141 359,05 357,68
56 142,60 141,23 99 252,10 250,73 142 361,60 360,23
57 145,15 143,78 100 254,65 253,28 143 364,15 362,77
58 147,70 146,32 101 257,19 255,82 144 366,69 365,32
59 150,24 148,87 102 259,74 258,37
60 152,79 151,42 103 262,29 260,92
Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm)
28 124,78 121,98 70 311,94 309,15 112 499,11 496,32
29 129,23 126,44 71 316,40 313,61 113 503,57 500,77
30 133,69 130,90 72 320,86 318,06 114 508,02 505,23
31 138,15 135,35 73 325,31 322,52 115 512,48 509,68
32 142,60 139,81 74 329,77 326,98 116 516,94 514,14
33 147,06 144,27 75 334,23 331,43 117 521,39 518,60
34 151,52 148,72 76 338,68 335,89 118 525,85 523,05
35 155,97 153,18 77 343,14 340,34 119 530,30 527,51
36 160,43 157,63 78 347,59 344,80 120 534,76 531,97
37 164,88 162,09 79 352,05 349,26 121 539,22 536,42
38 169,34 166,55 80 356,51 353,71 122 543,67 540,88
39 173,80 171,00 81 360,96 358,17 123 548,13 545,34
40 178,25 175,46 82 365,42 362,63 124 552,59 549,79
41 182,71 179,92 83 369,88 367,08 125 557,04 554,25
42 197,17 184,37 84 374,33 371,54 126 561,50 558,70
43 191,62 188,83 85 378,79 375,99 127 565,96 563,16
44 196,08 193,28 86 383,25 380,45 128 570,41 567,62
45 200,54 197,74 87 387,70 384,91 129 574,87 572,07
46 204,99 202,20 88 392,16 389,36 130 579,32 576,53
47 209,45 206,65 89 396,61 393,82 131 583,78 580,99
48 213,90 211,11 90 401,07 398,28 132 588,24 585,44
49 218,36 215,57 91 405,53 402,73 133 592,69 589,90
50 222,82 220,02 92 409,98 407,19 134 597,15 594,36
51 227,27 224,48 93 414,44 411,65 135 601,61 598,81
52 231,73 228,94 94 418,90 416,10 136 606,06 603,27
53 236,19 233,39 95 423,35 420,56 137 610,52 607,72
54 240,64 237,85 96 427,81 425,01 138 614,97 612,18
55 245,10 242,30 97 432,26 429,47 139 619,43 616,64
56 249,56 246,76 98 436,72 433,93 140 623,89 621,09
57 254,01 251,22 99 441,18 438,38 141 628,34 625,55
58 258,47 255,67 100 445,63 442,84 142 632,80 630,01
59 262,92 260,13 101 450,09 447,30 143 637,26 634,46
60 267,38 264,59 102 454,55 451,75 144 641,71 638,92
61 271,84 269,04 103 459,00 456,21 145 646,17 643,38
62 276,29 273,50 104 463,46 460,67 146 650,63 647,83
63 280,75 277,96 105 467,92 465,12 147 655,08 652,29
64 285,21 282,41 106 472,37 469,58 148 659,54 656,74
65 289,66 286,87 107 476,83 474,03 149 663,99 661,20
66 294,12 291,32 108 481,28 478,49 150 668,45 665,66
67 298,57 295,78 109 485,74 482,95
68 303,03 300,24 110 490,20 487,40
69 307,49 304,69 111 494,65 491,86
Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm)
10 6,37 5,86 55 35,01 34,51
11 7,00 6,49 56 35,65 35,14
12 7,64 7,13 57 36,29 35,78
13 8,28 7,77 58 36,92 36,42
14 8,91 8,40 59 37,56 37,05

15 9,55 9,04 60 38,2 37,69
16 10,19 9,68 61 38,83 38,33
17 10,82 10,31 62 39,47 38,96
18 11,46 10,95 63 40,11 39,6
19 12,10 11,59 64 40,74 40,24

20 12,73 12,22 65 41,38 40,87
21 13,37 12,86 66 42,02 41,51
22 14,01 13,50 67 42,65 42,15
23 14,64 14,13 68 43,29 42,78
24 15,28 14,77 69 43,93 43,42

25 15,92 15,41 70 44,56 44,06
26 16,55 16,04 71 45,20 44,69
27 17,19 16,68 72 45,84 45,33
28 17,83 17,32 73 46,47 45,97
29 18,46 17,95 74 47,11 46,6

30 19,10 18,59 75 47,75 47,24
31 19,74 19,23 76 48,38 47,88
32 20,37 19,86 77 49,02 48,51
33 21,01 20,50 78 49,66 49,15
34 21,65 21,14 79 50,29 49,78

35 22,28 21,77 80 50,93 50,42
36 22,92 22,41 71 51,57 51,06
37 23,55 23,05 82 52,2 51,69
38 24,19 23,68 83 52,84 52,33
39 24,83 24,32 84 53,48 52,97

40 25,46 24,96 85 54,11 53,6
41 26,10 25,59 86 54,75 54,24
42 26,74 26,23 87 55,39 54,88
43 27,37 26,87 88 56,02 55,51
44 28,01 27,50 89 56,66 56,15

45 28,65 28,14 90 57,30 56,79
46 29,28 28,78
47 29,92 29,41
48 30,56 30,05
49 31,19 30,69

50 31,83 31,32
51 32,47 31,96
52 33,10 32,60
53 33,74 33,23
54 34,39 33,87
Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm)
10 9,55 8,78 55 52,52 51,75
11 10,50 9,74 56 53,48 52,71
12 11,46 10,69 57 54,43 53,66
13 12,41 11,65 58 55,39 54,62
14 13,37 12,60 59 56,34 55,57
15 14,32 13,56 60 57,30 56,53
16 15,28 14,51 61 58,25 57,48
17 16,23 15,47 62 59,21 58,44
18 17,19 16,42 63 60,16 59,39
19 18,14 17,38 64 61,12 60,35
20 19,10 18,33 65 62,07 61,30
21 20,05 19,29 66 63,03 62,26
22 21,01 20,24 67 63,98 63,21
23 21,96 21,20 68 64,94 64,17
24 22,92 22,15 69 65,89 65,12
25 23,87 23,11 70 66,85 66,08
26 24,83 24,06 71 67,80 67,03
27 25,78 25,02 72 68,78 67,99
28 26,74 25,97 73 69,71 68,94
29 27,69 26,92 74 70,66 69,90
30 28,65 27,88 75 71,62 70,85
31 29,60 28,83 76 72,57 71,81
32 30,56 29,79 77 73,53 72,76
33 31,51 30,74 78 74,48 73,72
34 32,47 31,70 79 75,44 74,67
35 33,42 32,65 80 76,39 75,63
36 34,38 33,61 71 77,35 76,58
37 35,33 34,56 82 78,30 77,54
38 36,29 35,52 83 79,26 78,49
39 37,24 36,47 84 80,21 79,45
40 38,20 37,43 85 81,17 80,40
41 39,15 38,38 86 82,12 81,36
42 40,11 39,34 87 83,08 82,31
43 41,06 40,29 88 84,03 83,27
44 42,02 41,25 89 84,99 84,22
45 42,97 42,20 90 85,94 85,18
46 43,93 43,16
47 44,88 44,11
48 45,84 45,07
49 46,79 46,02
50 47,75 46,98
51 48,70 47,93
52 49,66 48,89
53 50,61 49,84
54 51,57 50,80
Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm)
10 15,92 14,96 55 87,54 86,58
11 17,51 16,55 56 89,13 88,17
12 19,10 18,14 57 90,72 89,76
13 20,69 19,73 58 92,31 91,35
14 22,28 21,32 59 93,90 92,94
15 23,87 22,91 60 95,49 94,53
16 25,46 24,50 61 97,08 96,12
17 27,06 26,10 62 98,68 97,72
18 28,65 27,69 63 100,27 99,31
19 30,24 29,28 64 101,86 100,90
20 31,83 30,87 65 103,45 102,49
21 33,42 32,47 66 105,04 104,08
22 35,01 34,05 67 106,63 105,67
23 36,61 35,65 68 108,23 107,27
24 38,20 37,24 69 109,82 108,86
25 39,79 38,83 70 111,41 110,45
26 41,38 40,42 71 113,00 112,04
27 42,97 42,01 72 114,59 113,63
28 44,56 43,60 73 116,18 115,22
29 46,15 45,19 74 117,77 116,81
30 47,75 46,79 75 119,37 118,41
31 49,34 46,38 76 120,96 120,00
32 50,93 49,97 77 122,55 121,59
33 52,52 51,56 78 124,14 123,18
34 54,11 53,15 79 125,73 124,77
35 55,70 54,74 80 127,32 126,36
36 57,30 56,34 71 128,92 127,96
37 58,89 57,93 82 130,51 129,55
38 60,48 59,52 83 132,10 131,14
39 62,07 61,11 84 133,69 132,73
40 63,66 62,70 85 135,28 134,32
41 65,25 64,29 86 136,87 135,91
42 66,85 65,89 87 138,46 137,50
43 68,44 67,48 88 140,06 139,10
44 70,03 69,07 89 141,65 140,69
45 71,62 70,66 90 143,24 142,28
46 73,21 72,25
47 74,80 73,84
48 76,39 75,43
49 77,99 77,03
50 79,58 78,62
51 81,17 80,21
52 82,76 81,80
53 84,35 83,39
54 85,94 84,98
Außendurchmessertoleranzen
Außen-
durchmesser		 zulässige
Toleranz		 zulässige
Rundlauf-
abweichung		 Vordreh
Übermaß (da) +
mm von mm bis mm mm mm
0 50 +0,05 0,04 1
51 100 +0,08 0,05
101 150 +0,10 0,07
151 200 +0,12 0,10
201 300 +0,15 0,12
301 500 +0,18 +0,03 pro
100mm Außen-
durchmesser
501 ... +0,20
Planlauftoleranz
Außen-
durchmesser		 zulässige
Rundlauf-
abweichung
mm mm
bis 101,60 0.1
über 101,60
bis 250,00		 0,1 +0,1mm
pro 100mm
Außen-
durchmesser
über 251,00 0,25 +0,05mm
pro 100mm Außen-
durchmesser
Oberfläche Rz
Teilung zul. Rauhtiefe Rz
8 mm Rz < 16
14 mm Rz < 25

Um optimale Leistungen und eine möglichst hohe Lebensdauer zu erreichen, müssen Zahnriemen selbstverständlich korrekt eingebaut, gespannt und ausgerichtet werden. Es empfiehlt sich, die Riemen vor dem Einbau auf eventuelle Transport- und Lagerschäden zu untersuchen.

Die richtige Montage

Riemenscheiben und Riemen müssen stets fluchtend montiert werden. Dabei dürfen die Riemen nicht unter den minimal zulässigen Scheibendurchmesser gebogen oder geknickt werden. Das entspricht etwa 50 mm bei Riemen mit Teilung 8 mm und rund 125 mm bei Riemen mit Teilung 14 mm. Nicht fluchtende Antriebe verursachen unterschiedliche Riemen- und Randspannungen sowie extremen Seitentrieb. Folgen davon sind erhöhte Laufgeräusche und stärkerer Riemenverschleiß. Der Parallelitätsfehler der Scheiben sollte daher höchstens 0,5 % des Achsabstands betragen und die Winkelgenauigkeit mit maximal 0,25° Winkelfehler eingehalten werden.

Die richtige Riemenvorspannung

Bitte spannen Sie den Riemen mit der berechneten Vorspannkraft und prüfen Sie diese nach einer Einlaufzeit von ca. 5 Minuten! Hiernach sollte der Riemen wieder auf diesen Wert gespannt werden, wenn dieser sich verändert haben sollte. Nach weiteren 8 Betriebsstunden sollte dann der Riemen nochmals geprüft werden und dann falls notwendig auf den  „gebrauchten Wert“ aus der Berechnung nachgespannt werden.

Fehlerursachen und Korrekturmaßnahmen entnehmen Sie bitte dem nachfolgenden Dokument:

Fehlersuche für Kraftübertragungsprodukte

Riemenlänge
mm		 minimaler
Verstellbereich
für Installation		 benötigter
Verstellbereich
zum Spannen
2M 3M 5M 8M 14M 2M,3M,5M,8M,14M
kleiner als 1525 13,5 mm 15,5 mm 20,5 mm 34,5 mm 59,5 mm 2,5 mm
1525-3050 16 mm 18 mm 23 mm 37 mm 62 mm 5 mm
größer als 3050 18,5 mm 20,5 mm 25,5 mm 39,5 mm 64,5 mm 7,5 mm

Fu zulässig für Riemenbreite > 4 mm
Spezifische Grundleistung bei S2M/S3M/S5M in [Watt] = Pn x Breitenfaktor
Spezifische Grundleistung bei S8M/S14M in [kW] = Pn x Breitenfaktor

Riemenbreite b (mm) 4 6 8 10 12 15
Fu zulässig (N) 16 25 35 45 55 72
Breitenfaktor BF 1.00 1.59 2.20 2.84 3.50 4.51


Anzahl
der
Zähne		 14 15 16 18 20 22 24 26 28 30 32 34 36 40 44 48 50 60
dw 8.91 9.55 10.19 11.46 12.73 14.01 15.28 16.55 17.83 19.10 20.37 21.65 22.92 25.46 28.01 30.56 31.83 38.20
50 1 1 1 2 2 2 2 2 3 3 3 3 3 4 4 5 5 6
100 2 2 2 3 3 4 4 4 5 5 6 6 6 7 8 8 9 11
150 3 3 3 4 5 5 6 6 7 7 8 8 9 10 11 12 12 15
200 4 4 4 5 6 7 7 8 9 9 10 11 11 13 14 15 16 19
250 4 5 5 6 7 8 9 10 10 11 12 13 14 15 17 18 19 23
300 5 5 6 7 8 9 10 11 12 13 14 15 16 18 19 21 22 26
350 6 6 7 8 9 10 11 13 14 15 16 17 18 20 22 24 25 30
400 6 7 8 9 10 11 13 14 15 16 18 19 20 22 25 27 28 33
450 7 8 8 10 11 13 14 15 17 18 19 21 22 25 27 30 31 37
500 7 8 9 11 12 14 15 17 18 20 21 23 24 27 29 32 33 40
550 8 9 10 11 13 15 16 18 20 21 23 24 26 29 32 35 36 43
600 8 9 10 12 14 16 18 19 21 23 24 26 28 31 34 37 39 46
650 9 10 11 13 15 17 19 21 22 24 26 28 30 33 36 40 41 49
700 9 10 12 14 16 18 20 22 24 26 28 29 31 35 39 42 44 52
750 10 11 12 14 17 19 21 23 25 27 29 31 33 37 41 44 46 55
800 10 12 13 15 17 20 22 24 26 28 31 33 35 39 43 47 49 58
850 11 12 13 16 18 21 23 25 28 30 32 34 36 41 45 49 51 61
900 11 13 14 16 19 22 24 26 29 31 34 36 38 43 47 51 53 63
950 12 13 14 17 20 22 25 28 30 33 35 37 40 44 49 53 56 66
1000 12 14 15 18 21 23 26 29 31 34 36 39 41 46 51 55 58 69
1100 13 14 16 19 22 25 28 31 34 36 39 42 44 50 55 60 62 74
1200 14 15 17 20 24 27 30 33 36 39 42 45 47 53 58 64 66 79
1300 14 16 18 22 25 28 32 35 38 41 44 47 50 56 62 68 71 84
1400 15 17 19 23 26 30 33 37 40 44 47 50 53 60 66 72 75 89
1500 16 18 20 24 28 31 35 39 42 46 49 53 56 63 69 75 79 94
1600 17 19 21 25 29 33 37 41 44 48 52 55 59 66 73 79 82 98
1700 17 19 22 26 30 34 39 43 46 50 54 58 62 69 76 83 86 103
1800 18 20 23 27 31 36 40 44 48 52 56 60 64 72 79 86 90 107
1900 18 21 23 28 33 37 42 46 50 55 59 63 67 75 82 90 94 111
2000 19 22 24 29 34 39 43 48 52 57 61 65 69 78 85 93 97 115
2200 20 23 26 31 36 41 46 51 56 61 65 70 74 83 92 100 104 124
2400 21 24 27 33 38 44 49 54 59 64 69 74 79 88 97 106 111 131
2600 22 25 28 35 40 46 52 57 63 68 73 79 84 93 103 112 117 139
2800 23 26 30 36 42 49 55 60 66 72 77 83 88 98 109 118 123 146
3000 24 28 31 38 44 51 57 63 69 75 81 87 92 103 114 124 129 153
3200 25 29 32 39 46 53 60 66 72 79 85 91 96 108 119 130 135 160
3400 26 30 33 41 48 55 62 69 75 82 88 94 100 112 124 135 140 167
3600 26 30 34 42 50 57 64 71 78 85 92 98 104 117 129 140 146 173
3800 27 31 35 44 51 59 67 74 81 88 95 102 108 121 133 145 151 179
4000 28 32 36 45 53 61 69 76 84 91 98 105 112 125 138 150 156 185
4500 29 34 39 48 57 66 74 82 90 98 106 113 121 135 149 162 168 199
5000 30 36 41 51 60 70 79 88 96 105 113 121 129 144 159 173 179 211
5500 32 37 43 53 63 74 83 93 102 111 119 128 136 152 168 183 190 223
6000 33 38 44 56 66 77 87 97 107 117 126 135 143 160 176 192 199 233
6500 33 40 46 58 69 80 91 102 112 122 132 141 150 168 184 200 208 243
7000 34 41 47 60 72 83 95 106 117 127 137 147 156 174 192 208 216 251
7500 34 41 48 61 74 86 98 110 121 132 142 152 162 181 198 215 223 259
8000 35 42 49 63 76 89 101 113 125 136 147 157 167 187 205 222 229 265
8500 35 43 50 64 78 91 104 116 128 140 151 162 172 192 210 227 235 270
9000 35 43 51 65 80 94 107 119 132 144 155 166 177 197 215 232 240 275

Spalten = Drehzahl der kleinen Scheibe in min-1
Riemenbreite b (mm) 6 8 10 12 15 20 25
Fu zulässig (N) 55 73 95 118 150 209 268
Breitenfaktor BF 1.00 1.39 1.79 2.20 2.84 3.96 5.09

Anzahl
der
Zähne		 14 15 16 18 20 22 24 26 28 30 32 34 36 40 44 48 50 60
dw 13.37 14.32 15.28 17.19 19.10 21.10 22.92 24.83 26.74 28.65 30.56 32.47 34.38 38.20 42.02 45.84 47.75 57.30
50 5 5 6 6 7 8 8 9 10 11 11 12 13 14 15 17 17 20
100 9 9 10 12 13 14 15 17 18 19 21 22 23 25 28 30 31 37
150 12 13 14 16 18 20 22 24 26 27 29 31 33 36 39 43 44 52
200 16 17 18 21 23 26 28 30 33 35 37 39 42 46 50 54 56 67
250 19 21 22 25 28 31 34 37 39 42 45 48 50 55 61 66 68 80
300 22 24 26 29 33 36 39 43 46 49 52 55 58 65 71 76 79 94
350 25 27 29 33 37 41 45 49 52 56 59 63 66 73 80 87 90 106
400 28 31 33 37 42 46 50 54 58 62 66 70 74 82 90 97 101 119
450 31 34 36 41 46 51 55 60 64 69 73 78 82 90 99 107 111 131
500 34 37 39 45 50 55 60 65 70 75 80 85 89 99 108 117 121 143
550 37 40 43 48 54 60 65 71 76 81 86 92 97 107 116 126 131 154
600 39 43 46 52 58 64 70 76 82 87 93 98 104 114 125 135 140 165
650 42 46 49 56 62 69 75 81 87 93 99 105 111 122 133 144 150 176
700 45 48 52 59 66 73 79 86 92 99 105 111 118 130 142 153 159 187
750 47 51 55 62 70 77 84 91 98 105 111 118 124 137 150 162 168 198
800 50 54 58 66 73 81 89 96 103 110 117 124 131 145 158 171 177 208
850 52 57 61 69 77 86 93 101 108 116 123 130 138 152 166 179 186 218
900 55 59 64 72 81 90 97 105 113 121 129 137 144 159 173 187 194 228
950 57 62 66 75 84 94 102 110 118 127 135 143 150 166 181 196 203 238
1000 60 64 69 79 88 97 106 115 123 132 140 149 157 173 188 204 211 248
1100 64 69 75 85 95 105 114 124 133 142 151 160 169 186 203 220 228 267
1200 69 74 80 91 102 113 122 133 143 152 162 172 181 200 218 235 244 286
1300 73 79 85 97 108 120 130 141 152 162 173 183 193 213 232 250 260 304
1400 78 84 90 103 115 127 138 150 161 172 183 194 204 225 245 265 275 322
1500 82 89 95 108 121 134 146 158 170 182 193 204 216 238 259 280 290 340
1600 86 93 100 114 127 141 154 166 179 191 203 215 227 250 272 294 305 357
1700 90 98 105 119 134 148 161 174 187 200 213 225 238 262 285 308 319 373
1800 94 102 110 125 140 155 168 182 196 209 222 235 248 273 298 322 333 390
1900 98 106 114 130 146 161 175 190 204 218 232 245 259 285 310 335 347 406
2000 102 110 119 135 151 168 182 198 212 227 241 255 269 296 322 348 361 421
2200 110 119 128 146 163 180 196 212 228 244 259 274 289 318 346 374 387 452
2400 117 127 136 155 174 193 210 227 244 261 277 293 309 340 369 398 413 481
2600 124 135 145 165 185 205 223 241 259 277 294 311 328 360 392 422 437 509
2800 131 142 153 174 195 216 235 255 274 292 311 328 346 380 413 446 461 536
3000 138 150 161 184 205 228 248 268 288 308 327 345 364 400 435 468 484 562
3200 145 157 169 193 216 239 260 281 302 322 342 362 381 419 455 490 507 588
3400 151 164 177 201 225 250 272 294 316 337 358 378 398 437 475 511 528 612
3600 157 171 184 210 235 260 283 306 329 351 373 394 415 455 494 531 549 635
3800 164 177 191 218 244 271 294 318 342 365 387 409 431 473 513 551 570 658
4000 170 184 198 226 253 281 305 330 355 378 402 424 447 490 531 570 590 679
4500 184 200 216 246 275 305 332 359 385 411 436 460 484 530 574 616 636 729
5000 198 215 232 265 297 329 357 386 414 442 468 494 520 568 614 658 679 774
5500 211 230 248 283 317 351 381 412 442 471 499 526 553 603 651 696 717 813
6000 224 243 263 300 336 372 404 436 468 498 528 556 584 636 685 731 753 848
6500 236 256 277 316 354 392 426 460 492 524 555 584 613 667 717 763 784 876
7000 247 269 291 332 371 411 446 482 516 549 580 611 640 695 745 791 812 900
7500 259 281 304 347 388 430 466 503 538 572 604 635 665 721 771 816 836 917
8000 269 293 316 361 404 447 485 523 559 594 627 658 688 744 793 837 856 929
8500 279 304 328 375 419 464 503 542 579 614 648 679 710 765 813 855 873 935
9000 289 315 340 388 434 480 520 559 597 633 667 699 729 784 830 869 885 935

Spalten = Drehzahl der kleinen Scheibe in min-1
Riemenbreite b (mm) 6 8 10 15 20 25 30
Fu zulässig (N) 90 120 155 250 350 450 550
Breitenfaktor BF 0.56 0.78 1.00 1.59 2.20 2.84 3.50


Anzahl
der
Zähne		 14 15 16 18 20 22 24 26 28 30 32 34 36 40 44 48 60
dw 22.28 23.87 25.46 28.65 31.83 35.01 38.20 41.38 44.56 47.75 50.93 54.11 57.30 63.66 70.03 76.39 95.49
50 16 18 19 22 25 28 31 34 37 40 43 45 48 54 59 64 80
100 30 32 35 41 46 52 57 62 68 73 78 83 88 98 108 118 147
150 42 46 50 58 66 73 81 89 96 104 111 118 125 140 154 168 209
200 53 58 63 74 84 94 104 113 123 132 142 151 161 179 197 215 268
250 64 70 76 89 101 113 125 137 149 160 172 183 194 217 239 260 324
300 74 81 89 103 118 132 146 160 173 187 200 214 227 253 279 304 378
350 84 92 101 118 134 150 166 182 198 213 228 244 259 288 318 346 431
400 93 103 112 131 150 168 186 203 221 238 255 272 289 323 355 388 482
450 103 113 124 145 165 185 205 224 244 263 282 301 319 356 392 428 532
500 112 123 135 158 180 202 224 245 266 287 308 328 349 389 428 467 581
550 121 133 146 170 195 218 242 265 288 311 333 356 378 421 464 506 629
600 129 143 156 183 209 235 260 285 310 334 358 382 406 453 499 544 676
650 138 152 167 195 223 250 278 304 331 357 383 408 434 484 533 581 722
700 146 161 177 207 237 266 295 323 351 379 407 434 461 514 566 618 767
750 154 171 187 219 250 281 312 342 372 401 431 459 488 544 599 654 812
800 162 179 197 231 264 296 329 361 392 423 454 484 514 574 632 689 856
850 170 188 206 242 277 311 345 379 412 445 477 509 541 603 664 724 899
900 178 197 216 253 290 326 362 397 432 466 500 533 566 632 696 759 941
950 185 205 225 264 303 341 378 415 451 487 522 557 592 660 727 793 983
1000 193 214 234 275 315 355 394 432 470 507 544 581 617 688 758 826 1025
1100 207 230 252 297 340 383 425 466 507 548 588 627 666 743 818 892 1106
1200 221 246 270 318 364 410 456 500 544 588 630 673 715 797 877 956 1185
1300 235 261 287 338 388 437 485 533 580 626 672 717 762 849 935 1019 1262
1400 248 276 304 358 411 463 515 565 615 664 713 761 808 901 992 1081 1338
1500 262 291 320 378 434 489 543 597 649 701 753 803 853 951 1047 1141 1411
1600 274 305 336 397 456 514 571 628 683 738 792 845 898 1001 1102 1200 1483
1700 287 319 352 415 478 539 599 658 716 774 830 886 941 1049 1155 1258 1553
1800 299 333 367 434 499 563 626 688 749 809 868 926 984 1097 1207 1314 1621
1900 311 347 382 452 520 587 653 717 781 844 905 966 1026 1144 1258 1370 1688
2000 323 360 397 470 541 611 679 746 813 878 942 1005 1068 1189 1308 1424 1753
2200 346 386 426 504 581 656 730 803 874 944 1013 1081 1148 1279 1406 1529 1879
2400 367 411 454 538 620 701 780 858 934 1009 1082 1155 1226 1365 1500 1630 1998
2600 389 435 480 570 658 744 828 911 991 1071 1149 1226 1301 1448 1590 1727 2111
2800 409 458 507 602 695 786 875 962 1048 1132 1214 1295 1374 1528 1677 1820 2218
3000 429 481 532 633 731 826 920 1012 1102 1190 1277 1361 1445 1606 1761 1910 2319
3200 448 502 556 662 765 866 965 1061 1155 1247 1338 1426 1513 1680 1841 1995 2414
3400 466 524 580 691 799 904 1008 1108 1206 1303 1397 1488 1579 1752 1918 2076 2502
3600 484 544 603 719 832 942 1049 1154 1256 1356 1454 1549 1642 1821 1992 2153 2584
3800 501 564 626 747 864 978 1090 1199 1305 1408 1509 1607 1704 1888 2062 2227 2659
4000 518 583 647 773 895 1014 1130 1242 1352 1459 1563 1664 1763 1951 2129 2296 2728
4500 558 629 699 837 970 1098 1224 1345 1463 1578 1689 1796 1901 2098 2282 2452 2870
5000 595 672 748 896 1039 1177 1312 1441 1566 1688 1804 1917 2025 2228 2414 2581 2966
5500 629 712 793 951 1104 1251 1393 1530 1661 1788 1909 2024 2135 2340 2523 2683 3014
6000 661 749 835 1003 1164 1319 1468 1611 1747 1878 2002 2120 2231 2434 2609 2756 3011
6500 690 783 874 1051 1220 1382 1537 1685 1825 1958 2084 2202 2312 2508 2672 2800 2955
7000 716 814 910 1096 1272 1440 1600 1752 1895 2029 2154 2271 2378 2563 2709 2812 2841
7500 741 843 943 1137 1320 1493 1657 1811 1955 2090 2213 2326 2428 2598 2720 2791 2666
8000 763 870 974 1174 1363 1540 1708 1863 2007 2140 2260 2367 2462 2611 2703 2735 2427
8500 783 894 1001 1208 1402 1583 1752 1908 2050 2179 2294 2394 2479 2602 2658 2643 2122
9000 801 915 1026 1239 1436 1620 1790 1944 2084 2208 2315 2405 2479 2570 2583 2513 1745

Spalten = Drehzahl der kleinen Scheibe in min-1
Riemenbreite b (mm) 15 20 25 30 40 50 60 70 80 100 125 150 200 300
Fu zulässig (N) 590 810 1030 1260 1760 2260 2790 3320 3880 5000 6450 7930 11040 17490
Breitenfaktor BF 0.21 0.29 0.37 0.45 0.63 0.81 1.00 1.19 1.39 1.79 2.31 2.84 3.95 6.26


Anzahl
der
Zähne		 20 21 22 24 26 28 30 32 34 36 40 44 48 50 60 72 84
dw 50.39 53.48 56.02 61.12 66.21 71.30 76.39 81.49 86.58 91.67 101.86 112.05 122.23 127.32 152.79 183.35 213.9
50 0.37 0.39 0.40 0.44 0.48 0.51 0.55 0.59 0.62 0.66 0.73 0.81 0.88 0.92 1.10 1.32 1.54
100 0.73 0.77 0.81 0.88 0.95 1.03 1.10 1.18 1.25 1.32 1.47 1.62 1.76 1.84 2.20 2.64 3.08
200 1.47 1.54 1.62 1.76 1.91 2.06 2.20 2.35 2.50 2.64 2.94 3.23 3.52 3.67 4.40 5.28 6.16
300 2.20 2.31 2.42 2.64 2.86 3.08 3.30 3.52 3.74 3.96 4.40 4.84 5.28 5.50 6.60 7.92 9.24
400 2.94 3.08 3.23 3.52 3.82 4.11 4.40 4.70 4.99 5.28 5.87 6.46 7.04 7.34 8.80 10.55 12.30
500 3.67 3.85 4.04 4.40 4.77 5.14 5.50 5.87 6.24 6.60 7.34 8.07 8.80 9.16 10.99 13.17 15.34
600 4.40 4.62 4.84 5.28 5.72 6.16 6.60 7.04 7.48 7.92 8.80 9.67 10.55 10.99 13.17 15.78 18.37
700 5.14 5.39 5.65 6.16 6.68 7.19 7.70 8.21 8.72 9.24 10.26 11.28 12.30 12.80 15.34 18.37 21.37
800 5.87 6.16 6.46 7.04 7.63 8.21 8.80 9.38 9.97 10.55 11.71 12.88 14.04 14.62 17.51 20.94 24.34
900 6.60 6.93 7.26 7.92 8.58 9.24 9.89 10.55 11.21 11.86 13.17 14.47 15.78 16.42 19.66 23.50 27.29
1000 7.34 7.70 8.07 8.80 9.53 10.26 10.99 11.72 12.44 13.17 14.62 16.06 17.51 18.22 21.80 26.03 30.20
1100 8.07 8.47 8.87 9.67 10.48 11.28 12.08 12.88 13.68 14.47 16.06 17.65 19.23 20.01 23.92 28.54 33.07
1200 8.80 9.24 9.67 10.55 11.42 12.30 13.17 14.04 14.91 15.77 17.51 19.23 20.94 21.80 26.03 31.02 35.90
1300 9.53 10.00 10.48 11.42 12.37 13.31 14.26 15.20 16.14 17.07 18.94 20.80 22.65 23.57 28.12 33.48 38.68
1400 10.26 10.77 11.28 12.30 13.31 14.33 15.34 16.35 17.36 18.37 20.37 22.37 24.35 25.33 30.20 35.90 41.41
1500 10.99 11.53 12.08 13.17 14.26 15.34 16.42 17.51 18.58 19.66 21.80 23.92 26.03 27.08 32.25 38.29 44.09
1600 11.71 12.30 12.88 14.04 15.20 16.35 17.50 18.66 19.80 20.94 23.22 25.47 27.71 28.82 34.29 40.64 46.71
1700 12.44 13.06 13.68 14.91 16.14 17.36 18.58 19.80 21.01 22.22 24.63 27.01 29.37 30.54 36.30 42.95 49.26
1800 13.17 13.82 14.47 15.78 17.07 18.37 19.66 20.94 22.22 23.50 26.03 28.54 31.02 32.25 38.29 45.22 51.75
1900 13.89 14.58 15.27 16.64 18.01 19.37 20.73 22.08 23.43 24.77 27.43 30.06 32.66 33.95 40.25 47.44 54.17
2000 14.62 15.34 16.06 17.51 18.94 20.37 21.80 23.22 24.63 26.03 28.82 31.57 34.29 35.63 42.18 49.62 56.62
2100 15.34 16.10 16.86 18.37 19.87 21.37 22.86 24.35 25.82 27.29 30.20 33.07 35.90 37.29 44.09 51.75 58.79
2200 16.06 16.86 17.65 19.23 20.80 22.36 23.92 25.47 27.01 28.54 31.57 34.56 37.49 38.94 45.96 53.83 60.98
2300 16.79 17.61 18.44 20.09 21.73 23.36 24.98 26.59 28.19 29.78 32.93 36.03 39.07 40.57 47.81 55.86 63.08
2400 17.51 18.37 19.23 20.94 22.65 24.34 26.03 27.71 29.37 31.02 34.29 37.49 40.64 42.18 49.62 57.83 65.10
2500 18.22 19.12 20.01 21.80 23.57 25.33 27.08 28.82 30.54 32.25 35.63 38.94 42.18 43.77 51.40 59.74 67.02
2600 18.94 19.87 20.80 22.65 24.49 26.31 28.12 29.92 31.71 33.48 36.96 40.38 43.71 45.34 53.15 61.59 68.84
2700 19.66 20.62 21.58 23.50 25.40 27.29 29.16 31.02 32.87 34.69 38.29 41.80 45.22 46.89 54.85 63.38 70.57
2800 20.37 21.37 22.36 24.35 26.31 28.26 30.20 32.12 34.02 35.90 39.60 43.20 46.71 48.42 56.52 65.10 72.19
2900 21.09 22.12 23.14 25.19 27.22 29.23 31.23 33.21 35.16 37.09 40.89 44.59 48.17 49.92 58.15 66.75 73.70
3000 21.80 22.86 23.92 26.03 28.13 30.20 32.25 34.29 36.30 38.28 42.18 45.97 49.62 51.40 59.74 68.33 75.09
3100 22.51 23.61 24.70 26.87 29.03 31.16 33.27 35.36 37.43 39.46 43.46 47.32 51.05 52.86 61.29 69.84 76.38
3200 23.22 24.35 25.47 27.71 29.92 32.12 34.29 36.43 38.55 40.63 44.72 48.66 52.45 54.29 62.79 71.27 77.54
3300 23.92 25.09 26.24 28.54 30.82 33.07 35.29 37.49 39.66 41.79 45.96 49.98 53.83 55.69 64.25 72.63 78.57
3400 24.63 25.82 27.01 29.37 31.71 34.02 36.30 38.55 40.76 42.95 47.20 51.29 55.19 57.07 65.66 73.90 79.48
3600 26.03 27.29 28.54 31.03 33.48 35.90 38.28 40.64 42.95 45.22 49.62 53.84 57.83 59.74 68.33 76.20 80.90
3700 26.73 28.02 29.30 31.85 34.36 36.83 39.27 41.67 44.02 46.33 50.81 55.08 59.11 61.03 69.60 77.22 81.41
3800 27.43 28.75 30.06 32.66 35.23 37.76 40.24 42.69 45.09 47.44 51.99 56.30 60.36 62.29 70.81 78.15 81.77
3900 28.12 29.48 30.82 33.48 36.10 38.68 41.21 43.71 46.15 48.54 53.15 57.51 61.59 63.52 71.96 78.98 81.98
4000 28.82 30.20 31.57 34.29 36.96 39.59 42.18 44.72 47.20 49.62 54.29 58.69 62.79 64.72 73.06 79.72 82.04
4200 30.20 31.64 33.07 35.90 38.68 41.41 44.09 46.71 49.26 51.75 56.52 60.98 65.10 67.02 75.09 80.90
4400 31.57 33.07 34.56 37.50 40.38 43.20 45.96 48.66 51.28 53.83 58.69 63.18 67.29 69.18 76.89 81.68
4600 32.93 34.49 36.03 39.08 42.05 44.97 47.81 50.58 53.26 55.86 60.78 65.29 69.35 71.20 78.43 82.02
4800 34.29 35.90 37.49 40.64 43.71 46.71 49.62 52.45 55.19 57.83 62.79 67.29 71.27 73.06 79.72 81.92
5000 35.63 37.30 38.94 42.18 45.34 48.42 51.40 54.29 57.07 59.74 64.72 69.18 73.06 74.77 80.74 81.34
5200 36.96 38.68 40.37 43.71 46.95 50.10 53.14 56.08 58.90 61.59 66.57 70.96 74.71 76.32 81.47
5400 38.29 40.05 41.79 45.22 48.54 51.75 54.85 57.83 60.67 63.38 68.33 72.63 76.20 77.69 81.91
5600 39.60 41.41 43.20 46.71 50.10 53.37 56.52 59.53 62.39 65.10 70.00 74.18 77.54 78.89 82.04
5800 40.89 42.76 44.59 48.18 51.64 54.96 58.15 61.19 64.05 66.75 71.58 75.60 78.71 79.91
6000 42.18 44.09 45.96 49.63 53.15 56.52 59.74 62.79 65.66 68.33 73.06 76.89 79.72 80.73

Spalten = Drehzahl der kleinen Scheibe in min-1
 weniger Lebenserwartung
Geschwindigkeit > 33m/S. Scheiben auswuchten
Riemenbreite b (mm) 30 40 50 60 80 100 120 140 160 200 250 300
Fu zulässig (N) 1810 2510 3200 3890 5440 7000 8650 10290 12020 15480 19970 24550
Breitenfaktor BF 0.21 0.29 0.37 0.45 0.63 0.81 1.00 1.19 1.39 1.79 2.31 2.84


Anzahl
der
Zähne		 28 30 32 34 36 40 42 44 48 50 56 60 64 72 84
dw 124.78 133.69 142.60 151.52 160.43 178.25 187.17 196.08 213.90 222.82 249.55 267.38 285.21 320.86 374.33
20 1.12 1.20 1.28 1.36 1.44 1.60 1.68 1.76 1.92 2.00 2.24 2.40 2.56 2.88 3.36
40 2.24 2.40 2.56 2.72 2.88 3.20 3.36 3.52 3.84 4.00 4.48 4.80 5.12 5.76 6.71
60 3.36 3.60 3.84 4.08 4.32 4.80 5.04 5.28 5.76 6.00 6.71 7.19 7.67 8.63 10.07
80 4.48 4.80 5.12 5.44 5.76 6.39 6.71 7.03 7.67 7.99 8.95 9.59 10.23 11.51 13.42
90 5.04 5.40 5.76 6.12 6.47 7.19 7.55 7.91 8.63 8.99 10.07 10.79 11.51 12.94 15.10
100 5.60 6.00 6.39 6.79 7.19 7.99 8.39 8.79 9.59 9.99 11.19 11.99 12.79 14.38 16.77
200 11.19 11.99 12.78 13.58 14.38 15.98 16.78 17.57 19.17 19.96 22.35 23.94 25.53 28.71 33.47
300 16.78 17.97 19.17 20.36 21.56 23.94 25.14 26.33 28.71 29.90 33.47 35.84 38.21 42.94 49.99
400 22.35 23.94 25.53 27.12 28.71 31.88 33.47 35.05 38.21 39.79 44.51 47.65 50.78 57.01 66.27
500 27.92 29.90 31.88 33.86 35.84 39.79 41.76 43.72 47.64 49.60 55.45 59.33 63.20 70.87 82.22
600 33.47 35.84 38.21 40.58 42.94 47.64 49.99 52.34 57.00 59.33 66.27 70.87 75.43 84.47 97.76
700 39.00 41.76 44.51 47.26 49.99 55.45 58.17 60.88 66.27 68.96 76.95 82.22 87.45 97.76 112.80
800 44.51 47.65 50.77 53.90 57.01 63.19 66.27 69.34 75.43 78.46 87.45 93.36 99.21 110.68 127.26
900 49.99 53.51 57.00 60.49 63.97 70.87 74.29 77.70 84.47 87.82 97.75 104.27 110.68 123.19 141.06
1000 55.45 59.33 63.19 67.04 70.87 78.46 82.22 85.96 93.36 97.03 107.84 114.90 121.82 135.23 154.11
1100 60.88 65.12 69.34 73.54 77.70 85.96 90.05 94.10 102.11 106.06 117.68 125.23 132.60 146.75 166.35
1200 66.27 70.87 75.43 79.97 84.47 93.36 97.76 102.11 110.68 114.90 127.26 135.23 142.97 157.70 177.67
1300 71.63 76.57 81.47 86.34 91.16 100.66 105.35 109.97 119.07 123.53 136.53 144.87 152.91 168.02 188.00
1400 76.95 82.22 87.45 92.63 97.76 107.84 112.80 117.69 127.26 131.94 145.49 154.12 162.37 177.67 197.26
1500 82.22 87.82 93.36 98.85 104.27 114.90 120.11 125.23 135.23 140.10 154.11 162.94 171.32 186.59 205.36
1600 87.45 93.36 99.21 104.99 110.68 121.82 127.26 132.60 142.97 148.00 162.36 171.31 179.72 194.73 212.22
1700 92.63 98.85 104.98 111.04 116.99 128.60 134.25 139.78 150.46 155.62 170.22 179.21 187.53 202.03 217.76
1800 97.76 104.27 110.68 116.99 123.19 135.23 141.06 146.75 157.70 162.94 177.67 186.59 194.73 208.45 221.89
1900 102.83 109.62 116.29 122.85 129.27 141.70 147.69 153.51 164.65 169.95 184.67 193.43 201.26 213.94 224.54
2000 107.85 114.90 121.82 128.61 135.23 147.99 154.12 160.05 171.31 176.63 191.21 199.69 207.11 218.44 225.62
2100 112.80 120.10 127.26 134.25 141.06 154.11 160.34 166.35 177.67 182.96 197.25 205.36 212.22 221.89
2200 117.69 125.23 132.60 139.78 146.75 160.05 166.35 172.40 183.70 188.93 202.79 210.39 216.56 224.26
2300 122.51 130.27 137.83 145.19 152.30 165.78 172.13 178.18 189.39 194.51 207.78 214.76 220.10 225.47
2400 127.26 135.23 142.97 150.47 157.70 171.31 177.67 183.70 194.72 199.69 212.22 218.43 222.80 225.50
2500 131.94 140.10 147.99 155.62 162.94 176.63 182.97 188.93 199.69 204.46 216.06 221.39 224.63
2600 136.54 144.87 152.90 160.63 168.02 181.72 188.00 193.86 204.27 208.78 219.29 223.59 225.54
2700 141.06 149.54 157.70 165.51 172.93 186.58 192.77 198.49 208.45 212.66 221.89 225.01 225.50
2800 145.50 154.12 162.36 170.23 177.67 191.21 197.26 202.79 212.22 216.06 223.83 225.62
2900 149.85 158.58 166.90 174.80 182.22 195.58 201.46 206.76 215.55 218.98 225.08
3000 154.12 162.94 171.31 179.21 186.59 199.69 205.36 210.39 218.43 221.39 225.62
3100 158.29 167.19 175.58 183.46 190.76 203.53 208.95 213.66 220.86 223.28
3200 162.37 171.31 179.71 187.53 194.73 207.10 212.22 216.56 222.80 224.63
3300 166.35 175.32 183.70 191.44 198.49 210.39 215.16 219.09 224.25 225.42
3400 170.23 179.21 187.53 195.16 202.03 213.37 217.76 221.22 225.20 225.63
3500 174.00 182.96 191.21 198.69 205.36 216.06 220.01 222.94 225.62
3600 177.67 186.59 194.72 202.04 208.45 218.43 221.89 224.26
3700 181.23 190.08 198.08 205.18 211.32 220.49 223.41 225.14
3800 184.67 193.43 201.26 208.12 213.94 222.21 224.54 225.58
3900 188.00 196.63 204.27 210.86 216.31 223.59 225.28 225.58
4000 191.21 199.69 207.10 213.38 218.44 224.63 225.62
4100 194.30 202.60 209.75 215.68 220.30 225.30
4200 197.26 205.36 212.22 217.76 221.89 225.62
4300 200.09 207.95 214.49 219.61 223.21
4400 202.79 210.39 216.56 221.22 224.26
4500 205.36 212.66 218.43 222.59 225.01
4600 207.79 214.76 220.10 223.71 225.47
4700 210.08 216.68 221.56 224.58 225.64
4800 212.22 218.43 222.80 225.20
4900 214.22 220.00 223.83 225.55
5000 216.06 221.39 224.63 225.63

Drehzahl der kleinen Scheibe in min-1
 weniger Lebenserwartung
 Geschwindigkeit > 33m/S. Scheiben auswuchten
 weniger Lebenserwartung und Geschwindigkeit > 33m/S.

Zahnriemen übertragen die Zugkräfte schlupffrei, so dass die größte auftretende Umfangskraft die Riemenbreite bestimmt. Bei Antrieben mit stoßartigen Betriebsbedingungen ist ein Belastungsfaktor c2 = 2,0 empfehlenswert.

Gesamtbetriebsfaktor c0 = c2 + c3
Belastungsfaktor c2 Beispiele von Antriebsmaschinen
Elektromotoren mit niedrigem Anlaufmoment (bis 1,5 x Nennmoment)
z. B. Gleichstrom-Nebenschluss-
motoren, Verbrennungs-
motoren mit 8 und mehr Zylindern, Wasser- und Dampfturbinen		 Wechsel- und Drehstrom-
motoren mit normalem Anlaufmoment (1,5-2,5 x Nennmoment) z. B. Gleichstrommotoren mit Doppelschlusswicklung, Kurzschlussläufermotoren, Verbrennungsmotoren mit 4-6 Zylindern		 Wechsel- und Drehstrommotoren mit hohem Anlauf- und Bremsmoment (über 2,5 x Nennmoment) z. B. Einphasen- und Synchronmotoren mit hohem Drehmoment, Verbrennungs-
motoren bis 4 Zylindern
Beispiele von
Arbeitsmaschinen		 Belastungsfaktor c2 für tägliche Betriebsdauer (Stunden)
bis
10		 10
bis
16		 über
16		 bis 10 10
bis
16		 über
16		 bis
10		 10
bis
16		 über
16
Bandförderer, Messgeräte,
medizinische Geräte		 1.1 1.3 1.5 1.2 1.4 1.6 1.3 1.5 1.7
Werkzeugmaschinen,
(leichte Drehmaschinen),
Holzbearbeitungsmaschi-
nen (Kreissägen,
Bandsägen,
Hobelmaschinen),
Textilmaschinen
(Spulmaschinen, Wickler),
Papiermaschinen
(Kalander, Trockner,
Trommelsiebe),
Bäckereimaschinen,
Wäschereimaschinen		 1.2 1.4 1.6 1.4 1.6 1.8 1.6 1.8 2.0
Ventilatoren bis 10 kW,
Textilmaschinen (Spinn-,
Web- und
Zwirnmaschinen),
Werkzeugmaschinen
(Walz-, Schleif- und
Hobelmaschinen, leichte
Fräsmaschinen),
Rührwerke und Mischer für
halbflüssige Massen		 1.3 1.5 1.7 1.5 1.7 1.9 1.7 1.9 2.1
Lüfter (Radialgebläse),
Kompressoren
(Radialverdichter),
Papiermaschinen,
Rotations-, Zahnrad- und
Zentrifugalpumpen,
Jordanpumpen,
Förderanlagen für Erze und
Kohle, Grubenlüfter,
schwere Textilmaschinen,
Aufzüge, Generatoren,
Gummiverarbeitungs-
maschinen (Kalander,
Extruder, Mühlen),
Hebezeuge, Generatoren,
Erregermaschinen		 1.4 1.6 1.8 1.6 1.8 2.0 1.8 2.0 2.2
Kolbenmaschinen, Pumpen,
Kompressoren,
Walzenbrecher,
Zerkleinerungsmaschinen,
Knetmaschinen,
Ventilatoren, Papiermühlen,
Zerfaserer		 1.6 1.8 2.0 1.8 2.0 2.2 2.0 2.2 2.4
Beschleunigungszuschlag c3
Übersetzungsverhältnis Beschleunigungszuschlag
i c3
1 bis 1,24 0.00
1,25 bis 1,74 0.10
1,75 bis 2,49 0.20
2,50 bis 3,49 0.30
über 3,5 0.40
Korrekturfaktor 3M
Riemenlänge
(mm)		 bis 189 189-261 261-402 402-600 >600
Korrekturfaktor 0.79 0.87 1.00 1.08 1.18

Korrekturfaktor 5M
Riemenlänge
(mm)		 bis 189 189-261 261-402 402-600 >600
Korrekturfaktor 0.79 0.87 1.00 1.08 1.18

Korrekturfaktor 8M
Riemenlänge
(mm)		 640 720 800 896 1000 1120 1200 1280 1440 1600 1792 2000
Korrekturfaktor 0.79 0.83 0.87 0.91 0.96 1.00 1.03 1.05 1.10 1.14 1.18 1.22

Riemenlänge
(mm)		 2240 2400 2520 2600 2800 2840 3048 3200 3600 4000 4400 4480
Korrekturfaktor 1.26 1.29 1.31 1.32 1.35 1.36 1.38 1.40 1.45 1.49 1.52 1.53

Korrekturfaktor 14M
Riemenlänge
(mm)		 994 1120 1190 1260 1400 1568 1610 1750 1960 2100 2240 2310 2380
Korrekturfaktor 0.68 0.73 0.75 0.77 0.81 0.85 0.86 0.89 0.94 0.96 0.99 1.00 1.01

Riemenlänge
(mm)		 2450 2520 2590 2660 2800 3136 3304 3360 3500 3850 3920 1326 4410
Korrekturfaktor 1.02 1.03 1.04 1.05 1.07 1.12 1.14 1.14 1.16 1.19 1.20 1.24 1.25
