Powergrip GTX

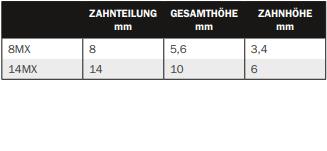

Farbsymbol	B Breite mm	T Teilung mm	h_s Riemendicke mm	h_t Zahnhöhe mm
Y-Gelb	16	8	5,33	3,05
W-Weiß	32	8	5,33	3,05
P-Pink	64	8	5,33	3,05
B-Blau	35	14	8,64	5,33
G-Grün	52,5	14	8,64	5,33
O-Orange	70	14	8,64	5,33
R-Rot	105	14	8,64	5,33

Teilung	min. Zähnezahl	min. Scheiben- Wirkdurchmesser
8 mm	18	45,84 mm
14 mm	28	124,78 mm

Zähne im Eingriff	6 oder mehr	5	4	3	2
C₁	1,0	0,80	0,60	0,40	0,20

Schritt 1: Gesamtbetriebsfaktor c₀ Schritt 2: Berechnungsleistung P_b (kW) Schritt 3: Zahnriementeilung Schritt 4: Zahnscheiben-Mindestdurchmesser Schritt 5: Zahnriemenlänge L_W und Achsabstand e Schritt 6: Zahneingriffsfaktor C₁ Schritt 7: Dimensionierung Schritt 8: Zahnriemenvorspannung F_V Ausblenden

Vorteile

PowerGrip® GTX ist der neueste Premium-Zahnriemen aus Gummi im Gates-Riemensortiment. Dieser Riemen ist in den Teilungen 8M und 14M erhältlich und die optimale Wahl für hohe Leistung, hohe Drehmomente und leisen Betrieb. Ob für ein neues Antriebsdesign oder als Ersatz, PowerGrip® GTX ist die zuverlässige Wahl.

Hochfeste, dehnungsarme Fiberglas-Zugstränge für extreme Stoßbelastungsbeständigkeit.
Die Elastomerrückseite schützt die Kabel vor Umweltverschmutzung und Reibungsverschleiß.
Reibungsarme Nylonbeschichtung schützt die Zahnoberfläche vor Verschleiß.

Bestellbezeichnung

Powergrip 8MX
Riemenlänge (mm)	Riemenlänge (mm)	Riemenlänge (mm)
264	920	1520
320	960	1552
376	968	1584
384	976	1600
424	1000	1696
472	1040	1728
480	1064	1760
512	1080	1800
520	1120	1880
560	1128	1896
576	1160	1904
600	1176	2000
608	1200	2080
624	1216	2200
640	1224	2240
656	1256	2272
720	1264	2400
760	1280	2504
776	1304	2600
800	1360	2800
856	1424	3048
840	1432	3280
880	1440	3600
912	1512	4400

Powergrip 14MX
Riemenlänge (mm)	Riemenlänge (mm)	Riemenlänge (mm)
784	1750	3150
826	1778	3500
924	1890	3850
966	2100	4004
1092	2310	4326
1190	2450	4578
1400	2590
1610	2800

8MX
Zähnezahl	Wirk-Ø (mm)	Außen-Ø (mm)	Zähnezahl	Wirk-Ø (mm)	Außen-Ø (mm)	Zähnezahl	Wirk-Ø (mm)	Außen-Ø (mm)
22	56,02	54,65	83	211,36	209,99	144	366,69	365,32
23	58,57	57,20	84	213,90	212,53	145	369,24	367,87
24	61,12	59,74	85	216,45	215,08	146	371,79	370,41
25	63,66	62,29	86	219,00	217,63	147	374,33	372,96
26	66,21	64,84	87	221,54	220,17	148	376,88	375,51
27	68,75	67,38	88	224,09	222,72	149	379,43	378,05
28	71,30	70,08	89	226,64	225,27	150	381,97	380,60
29	73,85	72,63	90	229,18	227,81	151	384,52	383,15
30	76,39	75,13	91	231,73	230,36	152	387,06	385,69
31	78,94	77,65	92	234,28	232,90	153	389,61	388,24
32	81,49	80,16	93	236,82	235,45	154	392,16	390,79
33	84,03	82,69	94	239,37	238,00	155	394,70	393,33
34	86,58	85,21	95	241,92	240,54	156	397,25	395,88
35	89,13	87,76	96	244,46	243,09	157	399,80	398,43
36	91,67	90,30	97	247,01	245,64	158	402,34	400,97
37	94,22	92,85	98	249,55	248,18	159	404,89	403,52
38	96,77	95,39	99	252,10	250,73	160	407,44	406,07
39	99,31	97,94	100	254,65	253,28	161	409,98	408,61
40	101,86	100,49	101	257,19	255,82	162	412,53	411,16
41	104,41	103,03	102	259,74	258,37	163	415,08	413,70
42	106,95	105,58	103	262,29	260,92	164	417,62	416,25
43	109,50	108,13	104	264,83	263,46	165	420,17	418,80
44	112,05	110,67	105	267,38	266,01	166	422,72	421,34
45	114,59	113,22	106	269,93	268,56	167	425,26	423,89
46	117,14	115,77	107	272,47	271,10	168	427,81	426,44
47	119,68	118,31	108	275,02	273,65	169	430,35	428,98
48	122,23	120,86	109	277,57	276,19	170	432,90	431,53
49	124,78	123,41	110	280,11	278,74	171	435,45	434,08
50	127,32	125,95	111	282,66	281,29	172	437,99	436,62
51	129,87	128,50	112	285,21	283,83	173	440,54	439,17
52	132,42	131,05	113	287,75	286,38	174	443,09	441,72
53	134,96	133,59	114	290,30	288,93	175	445,63	444,26
54	137,51	136,14	115	292,85	291,47	176	448,18	446,81
55	140,06	138,68	116	295,39	294,02	177	450,73	449,36
56	142,60	141,23	117	297,94	296,57	178	453,27	451,90
57	145,15	143,78	118	300,48	299,11	179	455,82	454,45
58	147,70	146,32	119	303,03	301,66	180	458,37	456,99
59	150,24	148,87	120	305,58	304,21	181	460,91	459,54
60	152,79	151,42	121	308,12	306,75	182	463,46	462,09
61	155,34	153,96	122	310,67	309,30	183	466,01	464,63
62	157,88	156,51	123	313,22	311,85	184	468,55	467,18
63	160,43	159,06	124	315,76	314,39	185	471,10	469,73
64	162,97	161,60	125	318,31	316,94	186	473,65	472,27
65	165,52	164,15	126	320,86	319,48	187	476,19	474,82
66	168,07	166,70	127	323,40	322,03	188	478,74	477,37
67	170,61	169,24	128	325,95	324,58	189	481,28	479,91
68	173,16	171,79	129	328,50	327,12	190	483,83	482,46
69	175,71	174,34	130	331,04	329,67	191	486,38	485,01
70	178,25	176,88	131	333,59	332,22	192	488,92	487,55
71	180,80	179,43	132	336,14	334,76	193	491,47	490,10
72	183,35	181,97	133	338,68	337,31	194	494,02	492,65
73	185,89	184,52	134	341,23	339,86	195	496,56	495,19
74	188,44	187,07	135	343,77	342,40	196	499,11	497,74
75	190,99	189,61	136	346,32	344,95	197	501,66	500,28
76	193,53	192,16	137	348,87	347,50	198	504,20	502,83
77	196,08	194,71	138	351,41	350,04	199	506,75	505,38
78	198,63	197,25	139	353,96	352,59	200	509,30	507,92
79	201,17	199,80	140	356,51	355,14
80	203,72	202,35	141	359,05	357,68
81	206,26	204,89	142	361,60	360,23
82	208,81	207,44	143	364,15	362,77

14MX
Zähnezahl	Wirk-Ø (mm)	Außen-Ø (mm)	Zähnezahl	Wirk-Ø (mm)	Außen-Ø (mm)	Zähnezahl	Wirk-Ø (mm)	Außen-Ø (mm)
28	124,78	122,12	86	383,25	380,45	144	641,71	638,92
29	129,23	126,57	87	387,70	384,91	145	646,17	643,38
30	133,69	130,99	88	392,16	389,36	146	650,63	647,83
31	138,15	135,44	89	396,61	393,82	147	655,08	652,29
32	142,60	139,88	90	401,07	398,28	148	659,54	656,74
33	147,06	144,35	91	405,53	402,73	149	663,99	661,20
34	151,52	148,79	92	409,98	407,19	150	668,45	665,66
35	155,97	153,23	93	414,44	411,65	151	672,91	670,11
36	160,43	157,68	94	418,90	416,10	152	677,36	674,57
37	164,88	162,14	95	423,35	420,56	153	681,82	679,03
38	169,34	166,60	96	427,81	425,01	154	686,28	683,48
39	173,80	171,03	97	432,26	429,47	155	690,73	687,94
40	178,25	175,49	98	436,72	433,93	156	695,19	692,39
41	182,71	179,92	99	441,18	438,38	157	699,65	696,85
42	187,17	184,37	100	445,63	442,84	158	704,10	701,31
43	191,62	188,83	101	450,09	447,30	159	708,56	705,76
44	196,08	193,28	102	454,55	451,75	160	713,01	710,22
45	200,54	197,74	103	459,00	456,21	161	717,47	714,68
46	204,99	202,20	104	463,46	460,67	162	721,93	719,13
47	209,45	206,65	105	467,92	465,12	163	726,38	723,59
48	213,90	211,11	106	472,37	469,58	164	730,84	728,05
49	218,36	215,57	107	476,83	474,03	165	735,30	732,50
50	222,82	220,02	108	481,28	478,49	166	739,75	736,96
51	227,27	224,48	109	485,74	482,95	167	744,21	741,41
52	231,73	228,94	110	490,20	487,40	168	748,66	745,87
53	236,19	233,39	111	494,65	491,86	169	753,12	750,33
54	240,64	237,85	112	499,11	496,32	170	757,58	754,78
55	245,10	242,30	113	503,57	500,77	171	762,03	759,24
56	249,55	246,76	114	508,02	505,23	172	766,49	763,70
57	254,01	251,22	115	512,48	509,68	173	770,95	768,15
58	258,47	255,67	116	516,94	514,14	174	775,40	772,61
59	262,92	260,13	117	521,39	518,60	175	779,86	777,07
60	267,38	264,59	118	525,85	523,05	176	784,32	781,52
61	271,84	269,04	119	530,30	527,51	177	788,77	785,98
62	276,29	273,50	120	534,76	531,97	178	793,23	790,43
63	280,75	277,96	121	539,22	536,42	179	797,68	794,89
64	285,21	282,41	122	543,67	540,88	180	802,14	799,35
65	289,66	286,87	123	548,13	545,34	181	806,60	803,80
66	294,12	291,32	124	552,59	549,79	182	811,05	808,26
67	298,57	295,78	125	557,04	554,25	183	815,51	812,72
68	303,03	300,24	126	561,50	558,70	184	819,97	817,17
69	307,49	304,69	127	565,95	563,16	185	824,42	821,63
70	311,94	309,15	128	570,41	567,62	186	828,88	826,08
71	316,40	313,61	129	574,87	572,07	187	833,34	830,54
72	320,86	318,06	130	579,32	576,53	188	837,79	835,00
73	325,31	322,52	131	583,78	580,99	189	842,25	839,45
74	329,77	326,98	132	588,24	585,44	190	846,70	843,91
75	334,23	331,43	133	592,69	589,90	191	851,16	848,37
76	338,68	335,89	134	597,15	594,36	192	855,62	852,82
77	343,14	340,34	135	601,61	598,81	193	860,07	857,28
78	347,59	344,80	136	606,06	603,27	194	864,53	861,74
79	352,05	349,26	137	610,52	607,72	195	868,99	866,19
80	356,51	353,71	138	614,97	612,18	196	873,44	870,65
81	360,96	358,17	139	619,43	616,64	197	877,90	875,10
82	365,42	362,63	140	623,89	621,09	198	882,36	879,56
83	369,88	367,08	141	628,34	625,55	199	886,81	884,02
84	374,33	371,54	142	632,80	630,01	200	891,27	888,47
85	378,79	375,99	143	637,26	634,46

Außendurchmessertoleranzen
Außen- durchmesser		zulässige Toleranz	zulässige Rundlauf- abweichung	Vordreh Übermaß (da) +


mm von	mm bis	mm	mm	mm
0	50	0,05	0,04	1
51	100	0,08	0,05
101	150	0,1	0,07
151	200	0,12	0,1
201	300	0,15	0,12
301	500	0,18	+0,03 pro 100mm Außen- durchmesser
501	...	0,2	+0,03 pro 100mm Außen- durchmesser

Planlauftoleranz
Außen- durchmesser	zulässige Rundlauf- abweichung


mm	mm
bis 101,60	0.1
über 101,60 bis 250,00	0,1 +0,1mm



über 251,00	0,25 +0,05mm pro 100mm Außen- durchmesser

Oberfläche Rz
Teilung	zul. Rauhtiefe Rz
8 mm	Rz < 16
14 mm	Rz < 25

Um optimale Leistungen und eine möglichst hohe Lebensdauer zu erreichen, müssen Zahnriemen selbstverständlich korrekt eingebaut, gespannt und ausgerichtet werden. Es empfiehlt sich, die Riemen vor dem Einbau auf eventuelle Transport- und Lagerschäden zu untersuchen.

Die richtige Montage

Riemenscheiben und Riemen müssen stets fluchtend montiert werden. Dabei dürfen die Riemen nicht unter den minimal zulässigen Scheibendurchmesser gebogen oder geknickt werden. Das entspricht etwa 50 mm bei Riemen mit Teilung 8 mm und rund 125 mm bei Riemen mit Teilung 14 mm. Nicht fluchtende Antriebe verursachen unterschiedliche Riemen- und Randspannungen sowie extremen Seitentrieb. Folgen davon sind erhöhte Laufgeräusche und stärkerer Riemenverschleiß. Der Parallelitätsfehler der Scheiben sollte daher höchstens 0,5 % des Achsabstands betragen und die Winkelgenauigkeit mit maximal 0,25° Winkelfehler eingehalten werden.

Die richtige Riemenvorspannung

Bitte spannen Sie den Riemen mit der berechneten Vorspannkraft und prüfen Sie diese nach einer Einlaufzeit von ca. 5 Minuten! Hiernach sollte der Riemen wieder auf diesen Wert gespannt werden, wenn dieser sich verändert haben sollte. Nach weiteren 8 Betriebsstunden sollte dann der Riemen nochmals geprüft werden und dann falls notwendig auf den „gebrauchten Wert“ aus der Berechnung nachgespannt werden.

Spannen mittels Spannrollen

Längenausgleich oder zum Spannen der Riemen erforderlich. Dabei sind Ausgleichsrollen vorzuziehen, da Spannrollen die Biegewechselfrequenz erhöhen und damit die Riemenlebensdauer reduzieren. Besser als Außenspannrollen sind Innenspannrollen geeignet, da sie ungünstige Wechselbiegungen vermeiden. Die Innenspannrolle sollte immer nahe der großen Scheibe angeordnet werden, um den Umschlingungswinkel an der kleinen Scheibe nicht unnötig stark zu verringern. Zudem sollte der Durchmesser der Innenspannrolle möglichst gleich oder größer als der der kleinsten Scheibe im Antrieb sein. Die Innenspannrolle sollte darüber hinaus grundsätzlich im Leertrum angeordnet sein. Die Außenspannrolle hat gegenüber der Innenspannrolle lediglich den Vorteil, die Zahl der eingreifenden Zähne an beiden Scheiben zu vergrößern. Der Außendurchmesser der Spannrolle sollte das 1,5-fache der kleinen Scheibe im Antrieb ausmachen. Auch die Außenspannrolle muss im Leertrum und nahe der kleinen Scheibe positioniert sein.

Fehlerursachen und Korrekturmaßnahmen entnehmen Sie bitte dem nachfolgenden Dokument:

Einbau & Montageanleitung

Achsabstände für Montage und Spannen

Zur beschädigungsfreien Montage sollte konstruktiv mindestens eine verstellbare Achse vorgesehen werden. Die minimal geforderten Verstellmöglichkeiten für Montage und Nachspannen listet die unten stehende Tabelle auf.

Riemenlänge mm	minimaler Verstellbereich für Installation		benötigter Verstellbereich zum Spannen
Riemenlänge mm	8M	14M	8M, 14M
kleiner als 1525	34,5 mm	59,5 mm	2,5 mm
1525 - 3050	37,0 mm	62,0 mm	5,0 mm
größer als 3050	39,5 mm	64,5 mm	7,5 mm
